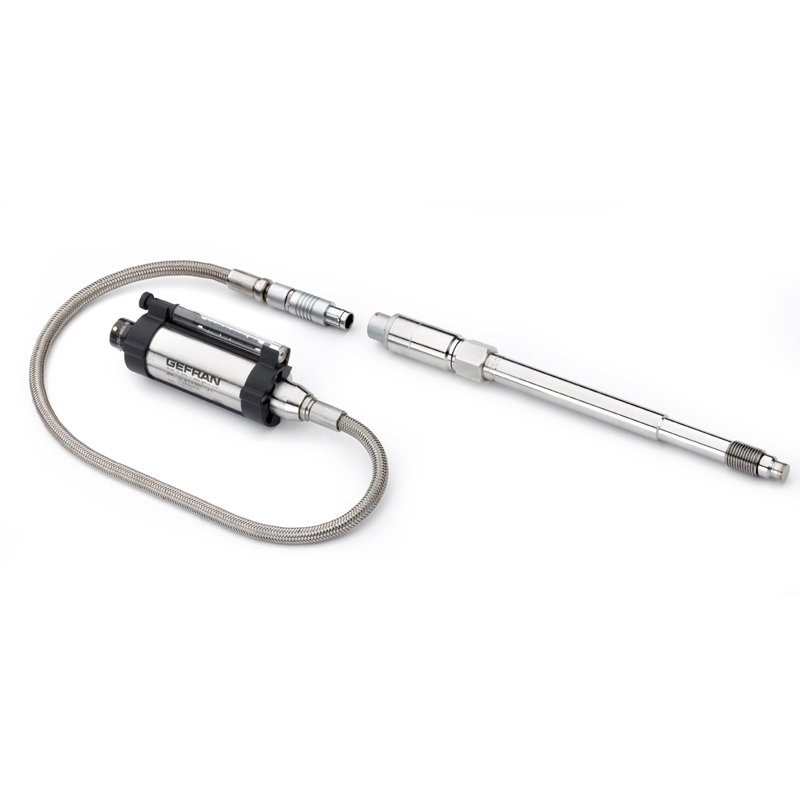

GEFRAN熔化高温压力传感器IN Voltage output

Overview

杰佛伦"IMPACT"系列是用于高温环境(350°C)中的无传输液体压力变送器。

介质压力通过厚膜片直接转送到敏感硅元件。

压力由微加工的硅结构感知并转换，其工作原理是压缩电阻。

此微小结构包括测量膜片和压缩电阻。

敏感元件要求的最小偏差使该传感器可以用于坚固的机械结构。

其工作接触膜片可能比传统熔体传感器所用膜片厚达15倍。

应用：

说到绝对不含填充液体，I系列对无水银、食品和医学应用来说是正确的选择。
超级耐磨性：适于填充聚合物
高度抗动态压力
对冷启动，并行安装过程高度稳健

零，量程信号低度热漂移：< 1%FS (20°C-350°C)

Description

压力范围：0-100 到 0-1000 bar / 0-1500 到 0-15000 psi
精确度: < ±0.25% FSO (H); < ±0.5% FSO (M)
标准螺纹 1/2-20UNF, M18x1.5，其他版本可订购
其他类型膜片可订购
具有自动调零功能/外加选项
与螺钉后部使用的称重传感器相对，所有注塑机都需要定期检查喷嘴压力。并且在ISO9000程序就位的情况下，这一点尤其重要。
将喷嘴压力传感器IN型与磁铁一并安装在模具上，随后注入少量塑料至传感器中（单发喷射），然后测量并保存峰值压力。
随后再将峰值压力与同等注射量的称重传感器进行对比。
为测量到各种不同的压力，可以先利用加热片加热IN尖端（230°C），保证固定重量的注射塑料维持液态状态。
可以选择步数，例如500, 1000, 1500和2000 bar
传感器采用的是优质钢材，是专业制模工的工具之一。
喷嘴适配器和不同磁铁安装底盘属于产品配件，产品价格会有所提高。
喷嘴适配器采用螺钉安装在尖端。
5-5 PH 不锈钢15-5 镀 GTP膜片
主要特性
• 测量喷嘴熔体压力，最高4000 bar
• 可以实现多发注射和压力步数（带加热片）
• 温度高达230°C
• 简单的磁体安装
• 请勿在线测量
• 可选择不同的喷嘴适配器
• 可以更换喷嘴适配器
• 能与DAK喷嘴触力传感器并排使用
• 安装在集装箱内的有IN传感器，带压力显示屏的监控器以及带控制器的加热片

F053126 IN0-A-6-H-B02D-1-4-0 2130X000X00

F068281 IN0-A-6-M-B01M-1-4-0 2130X000X00

F066019 IN0-A-6-M-B02C-1-4-0 2130X000X00

F062303 IN0-A-6-M-B07C-1-4-0 2130X000X00

F069737 IN0-S-6-H-B02D-1-4-0 2130X000F00

F056251 IN1-A-6-M-B01M-1-4-D 2130X000X00

F067247 IN1-A-6-M-B07C-1-4-D 2130X000X00

F052941 IN1-A-6-M-B07C-4-4-D 2130X000X00

F055452 IN1-B-6-H-B05C-1-4-D-0-E 2130X000X00

F041116 IN1-M-6-H-B05C-1-4-D 2130X000X00

F054681 IN1-M-6-H-P15C-1-4-F 2130X000X00

F057173 IN1-M-6-M-B01M-1-3-D 2130X000X00

F040636 IN1-M-6-M-B01M-1-4-D 2130X000X00

F036974 IN1-M-6-M-B01M-1-4-D-0-E 2130X000X00

F039204 IN1-M-6-M-B01M-4-4-D 2130X000X00

F035322 IN1-M-6-M-B02C-1-4-D 2130X000X00

F033619 IN1-M-6-M-B05C-1-4-D 2130X000X00

F039205 IN1-M-6-M-B05C-4-4-D 2130X000X00

F036770 IN1-M-6-M-B07C-1-4-D 2130X000X00

F065141 IN1-M-6-M-B07C-1-4-F 2130X000X00

F056261 IN1-M-6-M-B35D-1-3-F 2130X000X00

F035603 IN1-M-6-M-B35D-1-4-D 2130X000X00

F043567 IN1-S-6-H-B01C-1-4-D 2130X000X00

F043571 IN1-S-6-H-B01M-1-4-D 2130X000X00

F043569 IN1-S-6-H-B02C-1-4-D 2130X000X00

F043570 IN1-S-6-H-B05C-1-4-D 2130X000X00

F038768 IN1-S-6-H-B07C-1-4-D-0-E 2130X000X00

F035924 IN1-S-6-H-P15C-1-4-D 2130X000X00

F039046 IN1-S-6-M-B01C-1-4-D 2130X000X00

F039203 IN1-S-6-M-B01M-1-4-D 2130X000X00

F068464 IN1-S-6-M-B01M-1-4-E 2130X000X00

F040650 IN1-S-6-M-B02C-1-4-D 2130X000X00

F045356 IN1-S-6-M-B05C-1-4-D 2130X000X00

F044214 IN1-S-6-M-B07C-1-4-D 2130X000X00

F036469 IN1-S-6-M-B35D-1-4-D 2130X000X00

F059626 IN1-S-6-M-P05M-1-4-D 2130X000X00

F059735 IN1-S-6-M-P10M-1-3-F-0-E 2130X000X00

F035925 IN1-S-6-M-P10M-1-4-D 2130X000X00

F065419 IN2-A-6-M-P03M-1-4-D-0-E 2130X000X00

F056446 IN2-S-6-H-B05C-1-4-D 2130X000X00

F056447 IN2-S-6-H-B07C-1-4-D 2130X000X00

F056444 IN2-S-6-H-B35D-1-4-D 2130X000X00

F062533 IN2-S-6-M-B01M-1-3-D 2130X000X00

F052555 IN2-S-6-M-B01M-1-4-D 2130X000X00

F054353 IN2-S-6-M-B05C-1-4-D 2130X000X00

F049473 IN2-S-6-M-B07C-1-4-D 2130X000X00

F049811 IN2-S-6-M-B35D-1-4-D 2130X000X00

F049812 IN2-S-6-M-B35D-1-5-D 2130X000X00

F063734 IN2-S-6-M-B35U-1-4-D 2130X000X00

F069295 IN-4000-S-030-H-D-3

F065938 IN-4000-S-030-S-D-2
