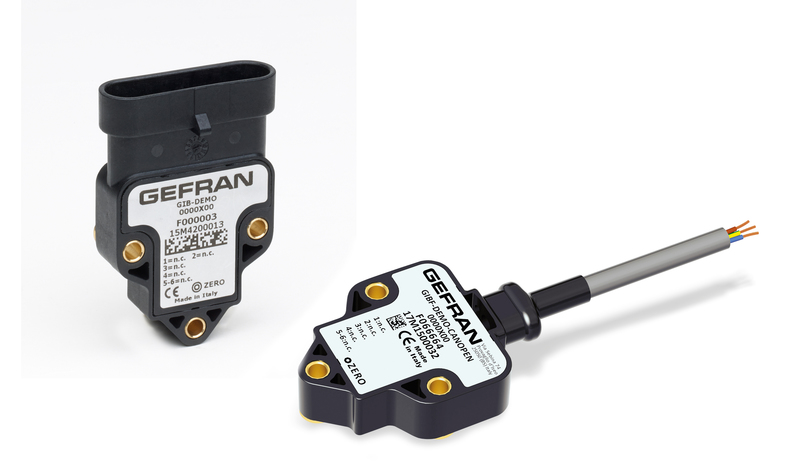

GEFRAN斜度传感器 GIB Single/dual axis entry level tilt sensor (XY/360°)
  • GEFRAN斜度传感器 GIB Single/dual axis entry level tilt sensor (XY/360°)
  • GEFRAN斜度传感器 GIB Single/dual axis entry level tilt sensor (XY/360°)

GEFRAN斜度传感器 GIB Single/dual axis entry level tilt sensor (XY/360°)

Overview

综述

入门级MEMS技术倾角传感器。

节省空间,高性能,便于安装 。

高IP保护等级、耐振耐冲击以及良好的电磁兼容性使这种感应器更适应移动液压应用程序的要求。

确保为应用程序提供强健且高性能的方案,这些应用包括农业机器、施工机器、物料处理设备。

Description

量程

±10° ±15° ±20° ±30° ±45° ±60° ±85°(双轴XY)

360° (±180°) (单轴Z)

电源电压

+5伏直流电(仅用于0.5..4.5伏直流电输出); +10…+36伏直流电(参见右电源电压输出信号)

输出信号

0.5...4.5伏比率计(电源 +5伏直流电); 0.5...4.5伏; 0...10伏; 4...20毫安; CANopen协议

电气连接

安普超级密封连接器 6P 282108-1; 6 线输出 18 AWG 1.65毫米 外直径 (根据要求电缆+连接器)

分辨率

0.05° (±10° to ±20°); 0.05°(±30°); 0.1°(±45°);0.1°(±60°); 0.1°(±85°); 0.1° (±180°) 模拟输出; 0.05°CANopen输出

线性度

< ± 0,5% FS (±10° to ±60°; ±180°); < ± 0.5% FS (±85°)

工作温度与温度系数

-40°C ... +85°C 热漂移 < 0.01°/°C 所属范围 (温度T=-10°C..+60°C)

振动

20g 在10 Hz 至 2000 Hz之间IEC标准 60068-2-6

冲击

三轴脉冲; 50g 11 ms IEC标准60068-2-27

电磁兼容性

2014/30/欧盟电磁兼容指令(EMC)

IP 保护层级

IP67 - IPX9K 配有母端对接连接器AMP282090-1 (GRA-A 版本)和 IP68 (GIB-F 版本)

外壳材料

聚对苯二甲酸丁二醇酯(PBT)


  • 描述
  • 参数
  • 设备图片

F068911    GIBAO015000HA30 0000X00

F068021    GIBAO015000HA30 L000X00

F065925    GIBAO020000HA10 0000X00

F065923    GIBAO020000HC10 0000X00

F067629    GIBAO020000LA10 0000X00

F065920    GIBAO030000HA10 0000X00

F065921    GIBAO030000HC10 0000X00

F066065    GIBAO045000HA10 0000X00

F068393    GIBAO060000HC10 0000X00

F067716    GIBAO085000HC10 0000X00

F065924    GIBAV360000HC10 0000X00

F068333    GIBFO010000HA20 0000X05

F067668    GIBFO010000HC10 0000X01

F069130    GIBFO015000HA30 L000X05

F067527    GIBFO030000HA20 0000X10

F066960    GIBFO030000HA30 0000X01

F067368    GIBFO030000HA30 L000A05

F067926    GIBFO045000HA20 0000X02

F067310    GIBFO045000HC10 0000X01

F069774    GIBFO045000LA10 0000X05

F068318    GIBFO060000HA20 0000X10

F069848    GIBFO085000HC10 0000X05

F067845    GIBFV360000HA10 0000X01

F067701    GIBFV360000HA20 0000X01

F068332    GIBFV360000HA20 0000X05

F067799    GIBFV360000HA20 0000X10

F067897    GIBFV360000HA30 0000X05

F067311    GIBFV360000LA10 0000X01
