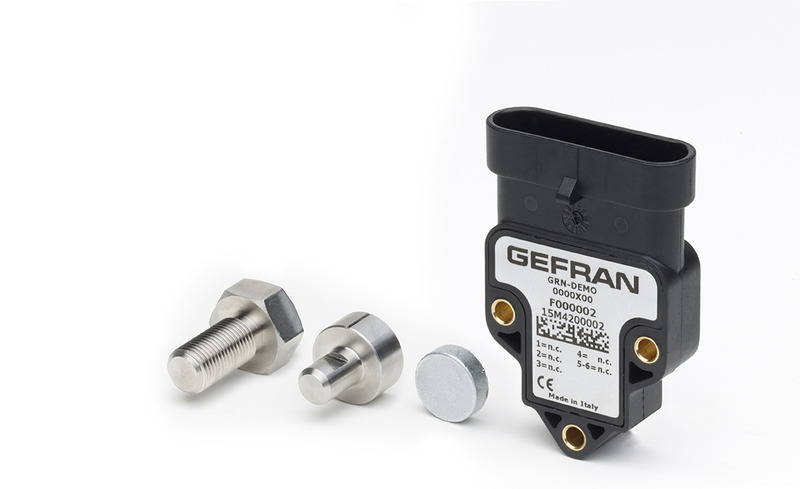

GEFRAN角度传感器 GRN Hall-effect single-turn rotary sensor without shaft

Overview

旋转传感器量程上限是360°，能编写±15°每步段的模拟版本

传感元件无磨损的状态下, 非接触式霍尔技术使传感器寿命近乎无限长。

多样化的配置方便了产品至各种载体的安装。

高IP 保护层级，耐冲击、耐振动，以及高电磁兼容性使这些产品更适应移动液压应用程序的要求。

确保为应用程序提供强健且高性能的解决方案，这些应用程序包括农业机器、工业机器、物料处理设备等。

Description

量程

±180° 不同值，根据要求±15°每步段（仅用于模拟版本）

电源电压

+5伏直流电（仅用于0.5..4.5伏直流电输出）；+9…+36伏直流电（参见右电源电压输出信号）

输出信号

0.5...4.5伏比率计（电源 +5伏直流电）； 0.5...4.5伏; 0...10伏; 4...20毫安； CANopen协议， SAE J1939协议

电气连接

安普超级密封连接器 6P 282108-1；电缆输出 18 美国线规（AWG） 1.65毫米外直径

旋转分辨率和速率

12 比特（模拟输出）；14比特（CANopen/SAE J1939输出）；每分钟最大转速120 。

线性度

< ±0.5%FS

工作温度与温度系数

-40°C ... +85°C （根据要求值变高）；热漂移< 50 ppm/°C

振动

20g - 10 Hz … 2000 Hz IEC标准 60068-2-6

冲击

三轴脉冲； 50g 11 ms IEC标准 60068-2-27

电磁兼容性

2014/30/欧盟电磁兼容指令（EMC）

使用寿命

永久外磁使用过程中，几乎无磨损

IP 保护层级

IP67 - IPX9K 配有母端对接连接器AMP282090-1 （GRA-A 版本）和对接连接器DT06-6S （GRA-D 版本）

外壳材料

聚对苯二甲酸丁二醇酯（PBT）

F067007 GRNAR015015HA33000 0000A00

F067913 GRNAR045045LA11000 0000A00

F067914 GRNAR060060HA11000 0000A00

F069917 GRNAR090090LA13000 L000A00

F067667 GRNAR180180HA14000 0000A00

F065905 GRNAR180180HA14000 0000X00

F069777 GRNAR180180HA31000 0000A00

F067737 GRNAR180180LA11000 0000A00

F069079 GRNAS090000HA31000 0000B00

F067628 GRNAS090000HA32000 0000A00

F069572 GRNAS120000HA31000 0000A00

F067043 GRNAS120000HA32000 0000A00

F067402 GRNAS120000HA32000 0004A00

F064006 GRNAS180000HA11000 0000X00

F067670 GRNAS180000HA12000 0000A00

F069858 GRNAS180000HA21000 0000A00

F067598 GRNAS180000HA22000 0000A00

F069632 GRNAS180000HA31000 0000B00

F067418 GRNAS180000HA32000 0000A00

F069080 GRNAS180000HC11000 0000B00

F068987 GRNAS180000HC13000 0000A00

F067419 GRNAS180000HC14000 0000A00

F067669 GRNAS180000HC14000 0000A00

F067698 GRNAS180000HC14000 0000A00

F067740 GRNAS180000LA11000 0000A00

F069890 GRNFR060060HA13000 L000A02

F067924 GRNFR120120HA11000 0000A02

F067925 GRNFR180180HA11000 0000A02

F069122 GRNFR180180HA31000 0000A01

F066953 GRNFS030000HA31000 0000C20

F067634 GRNFS045000HA22000 0000B05

F066434 GRNFS045000HA31000 0000A01

F069209 GRNFS045000HA31000 0000A10

F066961 GRNFS060000HA31000 0000A01

F067500 GRNFS060000HA32000 0000A20

F068585 GRNFS060000LA11000 0000B01

F068255 GRNFS090000HA21000 0000B10

F068326 GRNFS090000HA31000 0000A01

F068689 GRNFS090000HA31000 0000C01

F068580 GRNFS090000LA12000 0000A01

F066435 GRNFS105000HA31000 0000C01

F068408 GRNFS180000HA22000 0000A01

F067685 GRNFS180000HA22000 L000A20

F066562 GRNFS180000HA31000 0000B01

F069077 GRNFS180000HC11000 0000C01

F068165 GRNFS180000HC13000 0000A01

F068478 GRNFS180000HC13000 0000A20

F069859 GRNFS180000HC14000 0000A20

F066656 GRNFS180000HC14000 0000B20

F065904 GRNFS180000HC14000 0000X01

F065926 GRNFS180000HC14000 0000X02

F068030 GRNFS180000LA12000 0000A01

F067526 GRNFS180000LA12000 0000A05

F067606 GRNFS180000LA12000 0000C01
