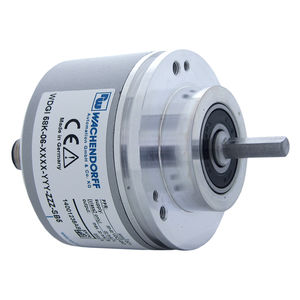

WACHENDORFF 沃申道夫增量旋转编码器 WDGI 58K

增量实心轴编码器, 光学, WDGI 58K, 夹紧法兰：Ø 58mm 轴：Ø 6mm, 防护等级：多达整体IP67, 多达 25000 ppr， 波形：方波或正余弦波 特点 • 坚固的工业标准编码器 • 外壳压铸铝，涂特殊的环保粉末涂料 • 脉冲高达25000 PPR，用于高精度等级的电子设备 • 防护等级达IP67，轴防护IP65 • 高的机械和电气安全性能 • 直流10-30V，整体连接保护 • 高输出频率600KHZ/2MHZ • 可选择：工作温度-40 °C~ +85 °C的型号, 整体防护达IP67的型号, 压力补偿隔膜 产品详细说明 法兰 夹紧法兰 每圈最大脉冲数/PPR 最大25000 PPR 外壳 Ø 58 mm 压铸铝，涂特殊的环保粉末涂料 轴径 Ø 6 mm 轴长: 18 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 最大运行速度 8000 rpm 输出电路 TTL TTL, RS422 兼容., 带反相 HTL HTL, 带反相 1 Vpp Sin/Cos 输出频率 TTL ≤ 5000 ppr, max. 200 kHz HTL ≤ 5000 ppr, max. 200 kHz TTL > 1200 ppr, max. 2 MHz HTL > 1200 ppr, max. 600 kHz 1 Vpp sin/cos, max. 100 kHz 供电电压 4.75 VDC ~ 5.5 VDC 消耗电流: typ. 100 mA 5 VDC ~ 30 VDC 消耗电流: typ. 70 mA 10 VDC ~ 30 VDC 消耗电流: typ. 100 mA 工作温度 连接器: -40°C ~ +85°C, 电缆连接: -20°C ~ +80°C (可选择 ACA: -40°C ~ +85°C) 1 Vpp Sin/Cos: -10°C ~ +70°C 防护等级 外壳: IP65, IP67; 主轴密封: IP65
