产品介绍

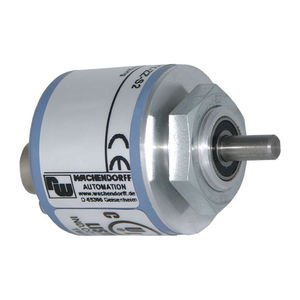

增量实心轴编码器, 光学, WDG 40S
螺纹法兰：Ø40mm
轴：Ø6mm，
防护等级：多达整体IP67
多达2500 ppr，
波形：方波
特点
• 外径很小且坚固经济的编码器
• 简易的螺纹安装
• 防护等级达IP67，主轴密封IP65
• 可选择：整体防护达IP67的型号, 工作温度-40 °C~ +80 °C的型号
产品详细说明
法兰
螺纹法兰
每圈最大脉冲数/PPR
最大2500 PPR
外壳
Ø 40 mm
aluminum, powder coated
轴径
Ø 6 mm
轴长: 13 mm
轴允许最大负载径向: 80 N
轴允许最大负载轴向: 50 N
最大运行速度
12000 rpm
输出电路
TTL
TTL, RS422 兼容., 带反相
HTL
HTL, 带反相
输出频率
TTL ≤ 2500 ppr, max. 200 kHz
HTL ≤ 2500 ppr, max. 200 kHz
供电电压
4.75 VDC ~ 5.5 VDC
消耗电流: typ. 70 mA
10 VDC ~ 30 VDC
消耗电流: typ. 70 mA
工作温度
-20°C ~ +80°C
防护等级
外壳: IP65, IP67; 主轴密封: IP65; K1: IP40
