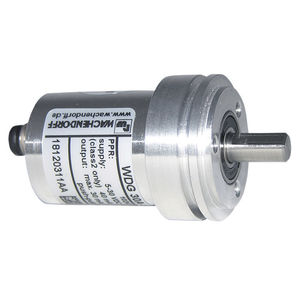

WACHENDORFF增量旋转编码器 WDG 30A

增量实心轴编码器, 磁性，WDG30A， 法兰：Ø30mm 轴：Ø6mm， 防护等级：高达整体IP67 多达1024 ppr， 波形：方波 特点 • 小型化编码器结构紧凑，适用恶劣的工作环境 • 轴承允许负载和大尺寸的编码器相同 • 整体防护可达IP67 • 信号产生原理基于霍尔效应 产品详细说明 法兰 同步法兰 每圈最大脉冲数/PPR 1 PPR ~ 128 PPR, 256 PPR, 512 PPR, 1024 PPR 外壳 Ø 30 mm 铝 轴径 Ø 6 mm 轴长: 12 mm 轴允许最大负载径向: 80 N 轴允许最大负载轴向: 50 N 最大运行速度 12000 rpm 输出电路 TTL, RS422 兼容., 带反相 TTL HTL HTL, 带反相 输出频率 ≤ 64 ppr, max. 20 kHz ≤ 1024 ppr, max. 200 kHz 供电电压 4.75 VDC ~ 5.5 VDC 消耗电流: typ. 40 mA 5 VDC ~ 30 VDC 消耗电流: typ. 40 mA 工作温度 -20°C ~ +80°C 防护等级 IP65 整体防护达 SK6 连接器, 外壳 IP40 K7, L7 电缆的型号
