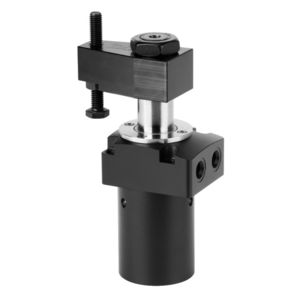

ROEMHELD液压夹具 / 旋转式 / 双效 B1.8500, B1.8510

类型:液压

其他特性:旋转式, 双效

力度:

最多: 22.8 kN

最少: 2 kN

产品介绍

具有坚固的摆动机构的摆动夹具

优势

●4 种尺寸
● 紧凑的设计部分可减少 ● 已经在 70 bar /120 bar 超高的夹紧力

● 坚固的摆动机构
● 夹紧时间非常短
● 对高流量不敏感 ● 夹紧臂 可以指定的位置
● 可以轻松实现特殊的摆动角度
● FKM 雨
刮标准 ● 可选金属雨刮器
● 可作为配件使
用节流阀
● 位置监控 ● 安装位置：任何

液压摆动夹钳用于夹紧工件 ，因为在不受限制的工件上载和卸载时，必须保持夹紧区域无带和夹紧部件。
该系列已经在 70 bar /120 bar 的条件下获得非常高的夹紧力，并且可以直接连接到机床的低压液压系统。 不再需要额外的动力装置用于电源工作。
凭借坚固的摆动机构和可选的位置监控，这些摆动夹特别适用于：
• 周期非常短的自动制造系统
• 通过搬运系统

对工件进行夹紧固定装置 • 传输线 • 电机、齿轮和测试系统 轴
• 装配线
• 特殊机床

顶部法兰
位置监测可选
双作用
最大操作压力 70 巴 /120 巴
最大夹紧力：2-13.3 kN/3.4-22.8 千牛顿
杆直径：14-36 毫米
活塞直径：25-65 毫米
夹紧行程：8/10 毫米
最大流量 速率:13-167 立方米/秒
