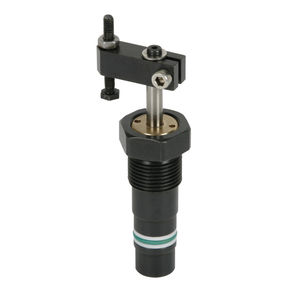

ROEMHELD液压夹具 / 旋转式 / 双效 / 单作用 B1.848

小型摇摆夹具具有坚固的摆动机构

优点

● 最小尺寸
● 双作用功能
● 坚固的摆动机构
● 钻孔通道供油 ● 可连接螺纹的内置外壳
● 附件法兰的卡式安装
● 简单 夹紧臂的固定
● 可实现最小变形的夹紧臂
● 夹具的装卸不受阻碍
● 安装位置：可变
● 标准 FKM 密封
● 免维护

液压摆动夹紧在工件的夹紧时使用 保持夹紧区域没有带和夹紧部件，以便不受限制地装载和卸载工件。 迷你摆动夹具特别适用于薄壁工件的加工，这些工件只需要很少的夹紧力。
迷你摇摆夹是气动夹紧元件的一个有趣的替代品，因为它们需要更少的空间。

螺纹体型
双作用
最大工作压力 150 巴
最大夹紧力：0.6 kN
杆直径：6 mm
活塞直径：10 mm
夹紧行程：6 mm
最大流量：6 cm³ /秒
