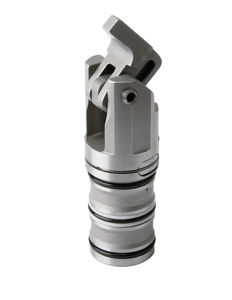

ROEMHELD液压夹具 / 双效 / 紧凑型 / 微型 B1.8271

类型:液压

其他特性:双效, 紧凑型, 微型

力度:

1.3 kN

产品介绍

小型夹具

优势
● 最小尺寸（Ø 22 毫米）
● 部分浸入体
● 专利固定原理节省空间
● 外壳可旋转 360°
● 无管安装 ●
无侧负荷的工件夹紧
● 窄夹紧杆
● 金属 刮板边缘
● 安装位置：任何

Mini 紧凑型夹具都设计用于液压夹具中，通过夹具体内的钻孔通道实现油供应。
由于外壳直径只有 22 mm，小型紧凑型夹钳可以安装在液压夹紧元件空间不足的地方。 在多个夹紧夹具中，气缸之间的最小距离为 28 mm。 工件中的夹紧凹槽比夹紧杆宽一点，足以进行夹紧。
典型应用包括：
• 小型工件和工件的夹紧夹具，对变形非常敏感
• 多个夹紧夹具与许多工件紧密排列
• 装配夹具
• 夹紧夹具用于加工多个侧面和完成加工
• 水平和立式加工中心上的旋转分位夹具

墨盒式
夹持力 1.3 kN
双作用
最大工作压力 200 bar
可用夹持冲程：
5 mm ADM /s
最小压力 20 bar
