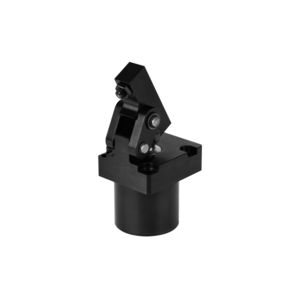

ROEMHELD双效液压铰接法兰 B1.8268

其他特性:双效

铰链夹具 70 巴

优点
● 低压范围内的夹紧力高
● 夹紧时间非常短（最小 0.5 秒）
● 标准油门阀，易于从顶部调节
● 紧凑型设计部分凹陷
● 杠杆螺栓滑动轴承
● 3 夹紧方向可选
● 无需侧负荷即可进行
夹紧 ● 夹紧杆可旋转成小凹槽
● 可适应工件轮廓的长夹紧杆
● 金属刮板边缘保护的 FKM 刮板
● 位置监控作为附件提供
● 安装位置：任何

液压铰链夹具均可 用于夹紧工件，当必须保持夹紧区域没有带和夹紧部件，以便不受限制地装载和卸载工件。 工件中的夹紧凹槽比夹紧杆宽一点，足以作为夹紧表面。 特殊的运动学可以实现夹紧，而不需要对变形非常敏感的工件的侧负荷。 该系列工作压力为 70 bar，设计用于直接连接机床的低压液压系统。
结合可选的气动或电气位置监控功能，铰链夹具特别适用于：
• 循环时间极短的自动制造系统 •
通过搬运系统对工件进行夹紧夹具
• 传输线
• 用于电机、齿轮的测试系统 和轴
• 装配线
•

带油门阀
金属雨刷边缘和可选位置监控
双作用
最大工作压力 70 巴
最大夹紧力：2,6-12,1 千牛顿
最大夹紧力：2.1-4.1 毫米
ADM 流量：16-150 立方米/秒
