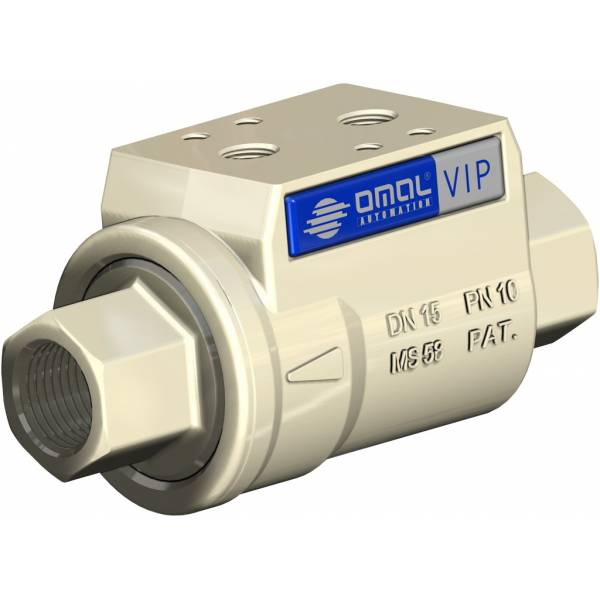

意大利OMAL进气阀 VIP系列
  • 意大利OMAL进气阀 VIP系列
  • 意大利OMAL进气阀 VIP系列

意大利OMAL进气阀 VIP系列

  • 一般特征:
    双作用阀和弹簧复位VIP(常开或常闭), 尺寸从3/8英寸到2英寸不等。
    单向流动。
    气体螺纹端符合EN 10226-1 Rp (Ex ISO 7/1) - DIN 2999(根据要求为不扩散条约螺纹)，控制流体连接符合NAMUR接口。
    改进的流体动力学允许最小的压力损失。参见流量压力图。
    VIP气阀可用于任何安装位置(水平、垂直或倾斜)，可在丁腈橡胶、FKM或三元乙丙橡胶中配备密封件:
  • -丁腈橡胶:适用于空气、气体、油、水等..
    -FKM:非常适合大多数液体。不适合蒸汽。
  • 三元乙丙橡胶:适合热水和蒸汽。不适用于矿物产品(油、油脂等)..)。
    有关气体、爆炸性流体、材料相容性等的更多信息。请联系我们的技术部。
    阀门的打开和关闭可以通过外部磁性限位开关发出信号(磁性限位开关订购阀门时请要求)。
    根据2014/68/欧盟“PED”-2014/34/欧盟ATEX组合，在订购时请要求。

    控制媒体:
    过滤压缩空气，不一定润滑。在-20℃至0℃的温度下，使用干燥空气。如果是润滑空气，必须使用密封兼容油。
    空气压力:
    双作用: 3bar-8bar
    4.2bar-8bar
    介质压力:
    压力:最大10bar，见图表
    温度:从-20℃到+80℃(丁腈橡胶)；-20℃至+150℃(FKM)；从-20℃到+150℃(三元乙丙橡胶)。
    真空密封性:97%真空(绝对压力约为30 mbar -980mbar )
  • 产品资料3-1VIP.pdf


立即咨询 暂无
  • 描述
  • 参数
  • 设备图片

意大利OMAL进气阀 VIP系列

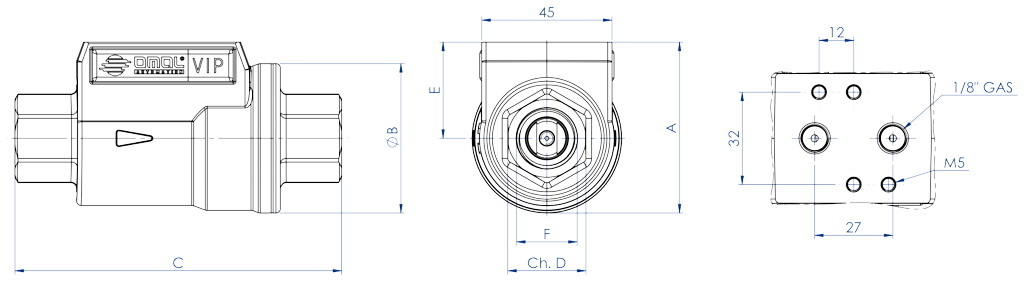

  DIMENSIONS
DN nominal diameter  mm.
10
15
20
25
32
40
50
size F GAS.
3/8”
1/2”
3/4”
1”
1”1/4
1”1/2
2”
 bore mm.
10
15
20
25
32
40
50
A mm.
54
60
70
76
92
102
115
øB  mm.
46
51,7
63,5
69
86
96
109
C mm.
98
112
135
143
165
180
207
ch. D  mm.
22
27
33
41
50
60
75
E  mm.
31
34
39
42
49
54
60
double acting air    dm3/cycle
0,024
0,035
0,063
0,080
0,150
0,219
0,310
spring return air   dm3/cycle
0,012
0,017
0,031
0,040
0,075
0,109
0,155
weight double acting “DA”   Kg.
0,80
1
1,59
1,8
3,13
3,5
5,5
weight spring return “SR”  Kg.
0,85
1,05
1,69
1,88
3,41
3,7
5,8


意大利OMAL进气阀 VIP系列


CODICI VIP CON GUARNIZIONI NBR

VIP CODE WITH SEALING IN NBR


codice VIP doppio effetto “DA” VIP code double acting ”DA”

VDA10003

VDA10004

VDA10005

VDA10006

VDA10007

VDA10008

VDA10009

codice VIP DA+1 finecorsa VIP code DA+1 limit switch

VDA10603

VDA10604

VDA10605

VDA10606

VDA10607

VDA10608

VDA10609

codice VIP DA+2 finecorsa VIP code DA+2 limit switches

VDA10703

VDA10704

VDA10705

VDA10706

VDA10707

VDA10708

VDA10709

codice VIP semplice effetto“SR”N.A. VIP code spring return”SR”N.O.

VNA10003

VNA10004

VNA10005

VNA10006

VNA10007

VNA10008

VNA10009

codice VIP “SR”N.A.+1 finecorsa VIP code “SR”N.O.+1 limit switch

VNA10603

VNA10604

VNA10605

VNA10606

VNA10607

VNA10608

VNA10609

codice VIP “SR” N.A.+2 finecorsa VIP code “SR”N.O.+2 limit switches

VNA10703

VNA10704

VNA10705

VNA10706

VNA10707

VNA10708

VNA10709

codice VIP semplice effetto“SR”N.C. VIP code spring return ”SR”N.C.

VNC10003

VNC10004

VNC10005

VNC10006

VNC10007

VNC10008

VNC10009

codice VIP “SR”N.C.+1 finecorsa VIP code“SR”N.C.+1 limit switch

VNC10603

VNC10604

VNC10605

VNC10606

VNC10607

VNC10608

VNC10609

codice VIP “SR”N.C.+2 finecorsa VIP code “SR”N.C.+2 limit switches

VNC10703

VNC10704

VNC10705

VNC10706

VNC10707

VNC10708

VNC10709

Kit guarnizioni di ricambio Spare seals KIT

KGVN0103

KGVN0104

KGVN0105

KGVN0106

KGVN0107

KGVN0108

KGVN0109

CODICI VIP CON GUARNIZIONI FKM

VIP CODE WITH SEALING IN FKM


codice VIP doppio effetto “DA” VIP code double acting ”DA”

VDA20003

VDA20004

VDA20005

VDA20006

VDA20007

VDA20008

VDA20009

codice VIP DA+1 finecorsa VIP code DA+1 limit switch

VDA20603

VDA20604

VDA20605

VDA20606

VDA20607

VDA20608

VDA20609

codice VIP DA+2 finecorsa VIP code DA+2 limit switch

VDA20703

VDA20704

VDA20705

VDA20706

VDA20707

VDA20708

VDA20709

codice VIP semplice effetto“SR”N.A. VIP code spring return ”SR”N.O.

VNA20003

VNA20004

VNA20005

VNA20006

VNA20007

VNA20008

VNA20009

codice VIP“SR” N.A.+1 finecorsa VIP code “SR” N.O.+1 limit switch

VNA20603

VNA20604

VNA20605

VNA20606

VNA20607

VNA20608

VNA20609

codice VIP “SR” N.A.+2 finecorsa VIP code “SR” N.O.+2 limit switches

VNA20703

VNA20704

VNA20705

VNA20706

VNA20707

VNA20708

VNA20709

codice VIP semplice effetto“SR”N.C. VIP code spring return”SR” N.C.

VNC20003

VNC20004

VNC20005

VNC20006

VNC20007

VNC20008

VNC20009

codice VIP “SR” N.C.+1 finecorsa VIP code “SR” N.C.+1 limit switch

VNC20603

VNC20604

VNC20605

VNC20606

VNC20607

VNC20608

VNC20609

codice VIP “SR”N.C.+2 finecorsa VIP code“SR”N.C.+2 limit switches

VNC20703

VNC20704

VNC20705

VNC20706

VNC20707

VNC20708

VNC20709

Kit guarnizioni di ricambio Spare seals KIT

KGVV0103

KGVV0104

KGVV0105

KGVV0106

KGVV0107

KGVV0108

KGVV0109

CODICI VIP CON GUARNIZIONI IN FKM PER USO OSSIGENO

CODE WITH FKM SEALS FOR OXYGEN USE


Versione sgrassata per ossigeno Degreased execution for oxygen applications

VNC90503

VNC90504


VNC90505

VNC90506

VNC90507

VNC90508


VNC90509






CODICI VIP CON GUARNIZIONI EPDM

VIP CODE WITH SEALING IN EPDM




codice VIP doppio effetto “DA” VIP code double acting ”DA”

VDA30003

VDA30004


VDA30005

VDA30006

VDA30007

VDA30008

VDA30009

codice VIP DA+1 finecorsa VIP code DA+1 limit switch

VDA30603

VDA30604


VDA30605

VDA30606

VDA30607

VDA30608

VDA30609

codice VIP DA+2 finecorsa VIP code DA+2 limit switch

VDA30703

VDA30704


VDA30705

VDA30706

VDA30707

VDA30708

VDA30709

codice VIP semplice effetto“SR”N.A. VIP code spring return ”SR”N.O.

VNA30003

VNA30004


VNA30005

VNA30006

VNA30007

VNA30008

VNA30009

codice VIP “SR” N.A.+1 finecorsa VIP code “SR” N.O.+1 limit switch

VNA30603

VNA30604


VNA30605

VNA30606

VNA30607

VNA30608

VNA30609

codice VIP “SR”N.A.+2 finecorsa VIP code “SR”N.O.+2 limit switches

VNA30703

VNA30704


VNA30705

VNA30706

VNA30707

VNA30708

VNA30709

codice VIP semplice effetto“SR”N.C. VIP code spring return”SR”N.C.

VNC30003

VNC30004


VNC30005

VNC30006

VNC30007

VNC30008

VNC30009

codice VIP “SR”N.C.+1 finecorsa VIP code “SR”N.C.+1 limit switch

VNC30603

VNC30604


VNC30605

VNC30606

VNC30607

VNC30608

VNC30609

codice VIP “SR”N.C.+2 finecorsa VIP code “SR”N.C.+2 limit switches

VNC30703

VNC30704


VNC30705

VNC30706

VNC30707

VNC30708

VNC30709

Kit guarnizioni di ricambio Spare seals KIT

KGVE0103

KGVE0104


KGVE0105

KGVE0106

KGVE0107

KGVE0108


KGVE0109
