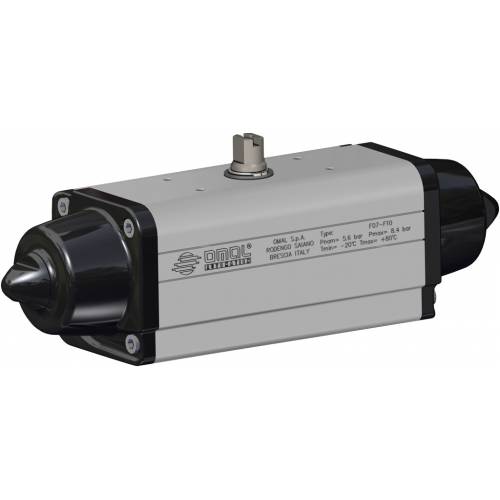

OMAL铝弹簧复位气动执行器SR型

技术特性表
扭矩从15Nm到4000Nm。
根据欧洲标准化组织5211安装法兰
F03-F04-F05-F07-F10-F12-F14-F16-F25。
符合欧洲标准15714-3
旋转角度:92°(-1°，+91°)
扭矩:尽管有空气供应，返回扭矩仅取决于弹簧作用。弹簧有四种不同的尺寸(见表)。
字母SR后的代码编号对应于5.6bar的空气供应的分离扭矩，单位为Nm。
ATEX版本符合指令2014/34/欧盟。请在ATEX版本的代码末尾添加YX。

使用状态
温度:从0℃到+80℃；仅在干燥空气下从-20℃到+80℃。(特殊版本:高温:-20℃+150℃；低温:-50℃+60℃)
空气供应:5.6bar；最大8.4bar。
驱动介质:过滤的干燥压缩空气，不需要润滑。
如果是润滑空气，须使用非洗涤剂油或丁腈橡胶兼容油。

产品资料

4-2-ATTUATORI-PNEUMATICI-SR.pdf

SRN15 - SRN960

OMAL铝弹簧复位气动执行器SR型

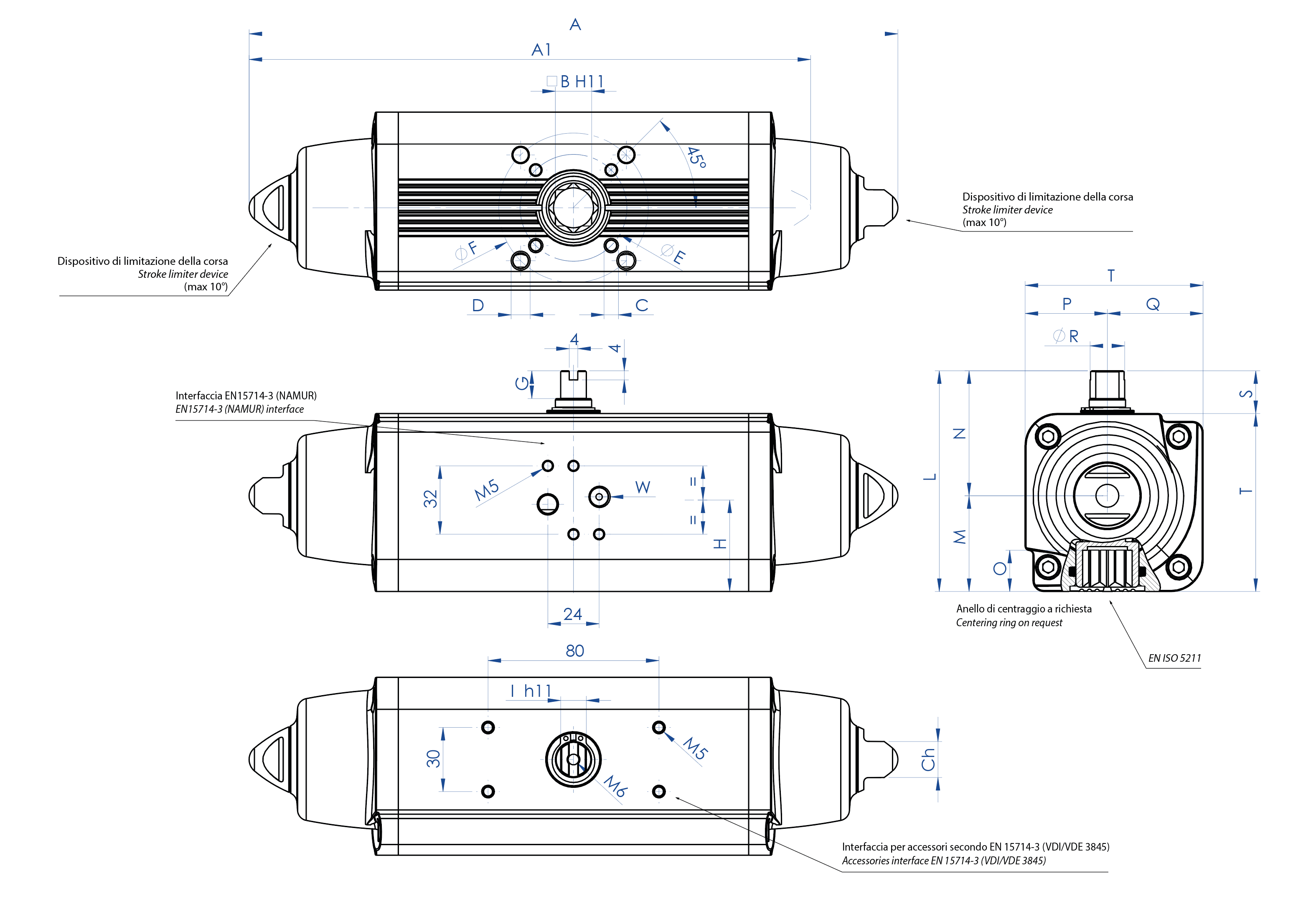

DATA SHEET FROM SRN15 (Nm) to SRN53 (Nm)
Code	SRN0015401S	SRN0015402S	SRN0030401S	SRN0030402S	SRN0053401S
Spare seals	KGGI0014		KGGI0016		KGGI0060
Size	SRN15		SRN30		SRN53
ISO	F03/F05	F04	F04	F05/F07	F05/F07
A	233,3	233,3	259	259	304,3
A1 (2,8 Bar)	203,8	203,8	228,5	228,5	270,7
B	11	11	14	14	17
C x depth	M5x8	M5x8	M5x8	M6x9	M6x9
D x depth	M6x9	-	-	M8x12	M8x12
E	36	42	42	50	50
F	50	-	-	70	70
G	10	10	13	13	13
H	30,3	30,3	35,7	35,7	42,8
I	9	9	10	10	12
L	79,2	79,2	90,4	90,4	103,3
M	31,5	31,5	37,7	37,7	44,8
N	47,7	47,7	52,7	52,7	58,5
O	13,2	13,2	16,5	16,5	19,3
P	27,7	27,7	32,7	32,7	38,5
Q	31,5	31,5	37,7	37,7	44,8
R	10,9	10,9	14,5	14,5	16,2
S	20	20	20	20	20
T	59,2	59,2	70,4	70,4	83,3
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/8"
Ch	13	13	13	13	17
Weight (Kg)	1,2	1,2	1,95	1,95	3
Air (dm3/cycle)	0,09	0,09	0,17	0,17	0,3
H = CENTER OF PLATE'S FIXING

DATA SHEET FROM SRN60 (Nm) al SRN360 (Nm)
Code	SRN0060401S	SRN0090401S	SRN0120401S	SRN0180401S	SRN0240401S	SRN0360401S
Spare seals	KGGI0018	KGGI0019	KGGI0020	KGGI0021	KGGI0022	KGGI0023
Size	SRN60	SRN90	SRN120	SRN180	SRN240	SRN360
ISO	F05/F07	F07/F10	F07/F10	F07/F10	F10/F12	F10/F12
A	338,5	393,7	409,6	474	520,5	613
A1 (2,8 Bar)	309,1	341,8	361,6	406,6	454,1	523
B	17	22	22	22	27	27
C x depth	M6x9	M8x12	M8x12	M8x12	M10x15	M10x15
D x depth	M8x12	M10x15	M10x15	M10x15	M12x18	M12x18
E	50	70	70	70	102	102
F	70	102	102	102	125	125
G	13	16	17	19	19	19,5
H	44,8	54,5	58,1	60	57,4	61,5
I	12	15	15	19	19	22
L	107	137,5	141,1	148	164,9	178
M	46,8	56,5	60,1	62	72,9	78,5
N	60,2	81	81	86	92	99,5
O	19,3	24,8	24,8	24,3	29,5	29,5
P	40,2	51	51	56	62	69,5
Q	46,8	56,5	60,1	62	72,9	78,5
R	18	20,2	22,5	25,5	29	31,8
S	20	30	30	30	30	30
T	87	107,5	111,1	118	134,9	148
W (Gas)	1/8"	1/8"	1/8"	1/8"	1/4"	1/4"
Ch	17	22	22	22	27	27
Weight (Kg)	3,35	5,9	6,8	8,9	11,8	16,5
Air (dm3/cycle)	0,33	0,55	0,8	1	1,5	2
H = CENTER OF PLATE'S FIXING

DATA SHEET FROM SRN480 (Nm) al SRN960 (Nm)
Code	SRN0480401S	SRN0480402S	SRN0720402S	SRN0720401S	SRN0960402S	SRN0960401S
Spare seals	KGGI0024		KGGI0025		KGGI0026
Size	SRN480		SRN720		SRN960
ISO	F10/F12	F14	F12	F14	F12/F16	F14
A	648,2	648,2	798	798	828	828
A1 (2,8 Bar)	563,8	563,8	683	683	714,4	714,4
B	36	36	36	36	46	46
C x depth	M10x15	M16x24	M12x18	M16x24	M12x18	M16x24
D x depth	M12x18	-	-	-	M20x30	-
E	102	140	125	140	125	140
F	125	-	-	-	165	-
G	19,5	19,5	19,5	19,5	18,5	18,5
H	78	78	86,5	86,5	99,2	99,2
I	24	24	27	27	32	32
L	198	198	216	216	237,7	237,7
M	93,5	93,5	101,5	101,5	114,7	114,7
N	104,5	104,5	114,5	114,5	123	123
O	38,5	38,5	38,5	38,5	48,5	48,5
P	74,5	74,5	84,5	84,5	93	93
Q	93,5	93,5	101,5	101,5	114,7	114,7
R	36,5	36,5	41	41	46	46
S	30	30	30	30	30	30
T	168	168	186	186	207,7	207,7
W (Gas)	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Ch	27	27	36	36	36	36
Weight (Kg)	22,7	22,7	33	33	42	42
Air (dm3/cycle)	2,8	2,8	4,2	4,2	5,9	5,9
H = CENTER OF PLATE'S FIXING

SR1440

OMAL铝弹簧复位气动执行器SR型

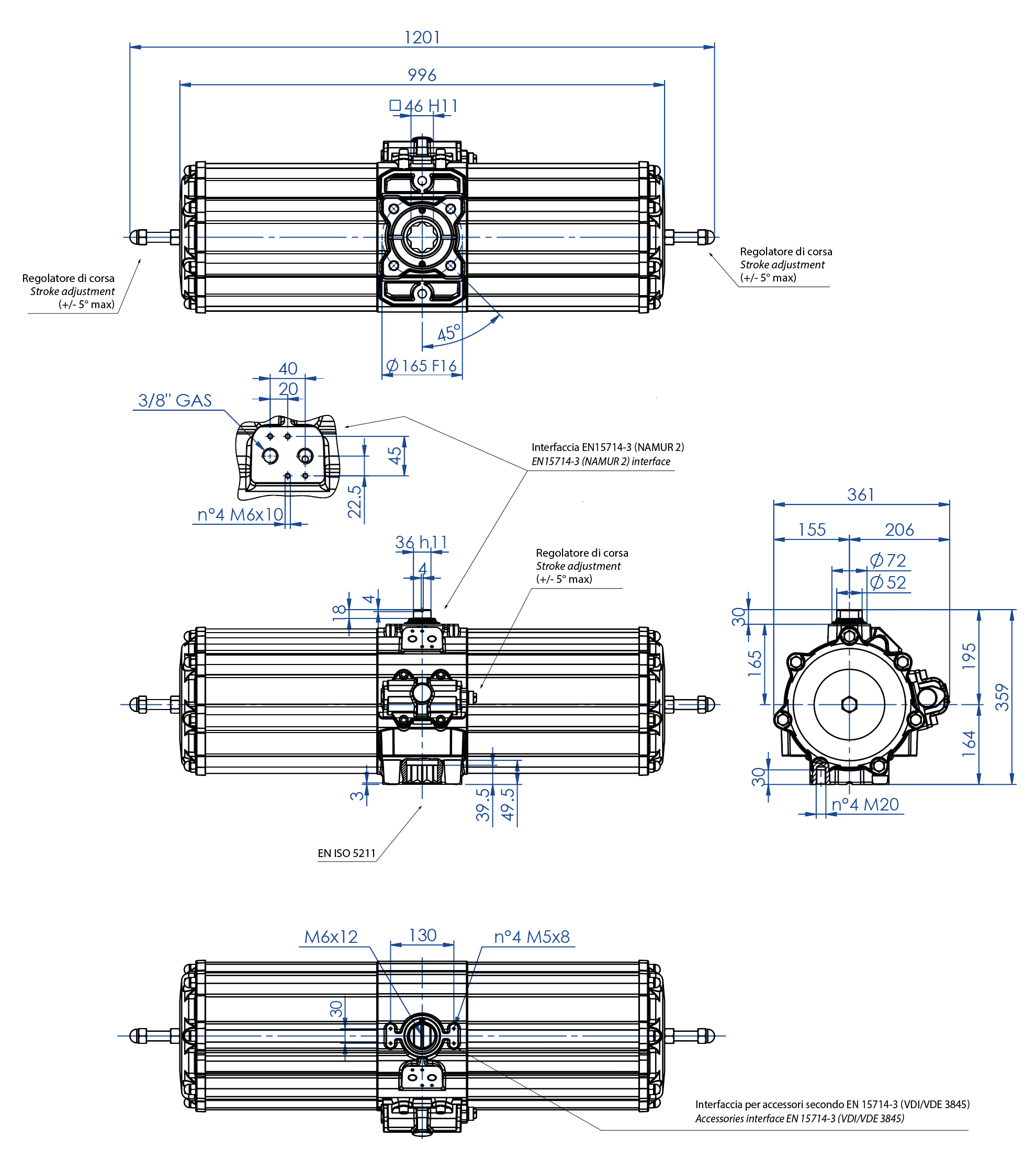

DATA SHEET SR 1440 (Nm)
Code	SR1440E16D8A
Weight [Kg]	74,0
Air volume [dm3/cycle]	11,0
Spare seals	KGSI1035

SR1920

OMAL铝弹簧复位气动执行器SR型

SR2880

DATA SHEET SR 2880 (Nm)
Code	SR2880E16D8A
Weight [Kg]	116,8
Air volume [dm3/cycle]	21,0
Spare seals	KGSI2035
