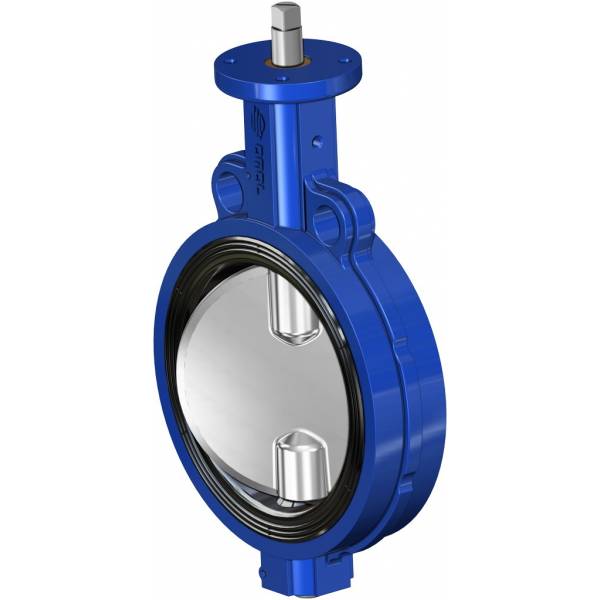

OMAL对夹式蝶阀Item 375-376-377

一般特征：

OMAL蝶形阀的设计和制造适用于所有工业领域的大多数应用，适用于DN 40至DN 600（凸耳DN 300）的对夹式或凸耳式；

-符合UNI EN593的一般要求

-根据EN 12266-1等级A，16Bar时的密封性

-整体密封（在硬环上硫化衬里），避免流体与阀体之间的任何接触。

-密封设计允许完美地粘附在阀体上，并完全密封法兰，无需额外的零件。法兰之间的夹紧不会影响阀门的扭矩。

-研磨盘边缘，使衬垫具有更好的密封性、更低的扭矩和较低的磨损。

-用于支撑轴的衬套。

-所有部件经过适当的防腐处理。

标准执行：

•标准法兰：

PN 10-PN 16-ANSI 150，从DN 40到DN 300。

PN 10，从DN 350到DN 600。

•符合UNI EN593的一般要求

•符合EN 558系列20的面对面

•符合ISO 5211（DN40-DN300）的阀头

•密封性符合EN 12266-1 A级

•根据要求进行的其他测试。

•介质工作温度：

三元乙丙橡胶：从-25°C到+135°C；

NBR：从-23°C到+82°C；

FKM：从-10°C到+190°C（DN40-DN300）；

聚四氟乙烯（在EPDM芯上）：从-25°C到+150°C（DN40-DN300）。

•对夹法兰间承受的工作压力：

DN 40至DN 300的PN 16 bar

DN 350至DN 600的PN 10 bar

•环氧涂层厚度：160÷200μ。RAL：5015。

根据要求：

•特殊衬里的工作温度：

硅酮：从-25°C到+160°C；

NBR羧基：从-10°C到+82°C；

食品用NBR白色：从-23°C到+82°C；

hnbr：从-20°C到+120°C

•如需其他申请，请联系我们的销售部门。

认证：

•根据2014/68/EU“PED”。

•气体的DVGW认证（V376）。

•RINA认证。

•符合意大利D.M.N°174，适用于饮用水和消化液（V376）。

•符合欧洲指令2014/34/EU的ATEX版本。

•根据要求提供ATEX证书。

Item 375

主体：铸铁

蝶形：铸铁

衬里：见表

Item 376

主体：铸铁

蝶形：CF8M（316 S.S.）

衬里：见表

Item 377

主体：铸铁

蝴蝶：青铜铝

衬里：见表
