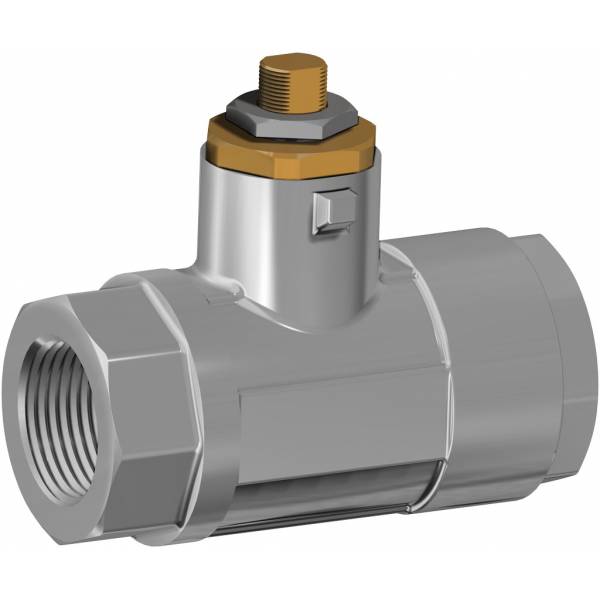

OMAL 气动黄铜缩径球阀Item 113

一般特征:
高压球阀适用于液压和气动;
工作温度:从-20℃到+80℃;
工作压力:210bar，见图表;
流体范围:油、石油和石化产品;
螺纹端符合EN 10226-1 Rp (Ex ISO 7/1)规范。

应要求:
对于其他应用，请联系我们的销售部门。

产品资料

1-5-1-3-ITEM113.pdf

意大利欧玛尔(OMAL.S.P.A.)自控阀门公司，是集设计与制造为一体的自主研发型阀门制造公司，在执行器和自控阀门的设计和制造方面有着30年的经验。OMAL(欧玛尔)自控阀门公司系出名门，由意大利知名工业企业BONOMI集团传人BONOMI-OMAL先生于1981年创立，并于当年推出具有划时代意义的“单气缸双活塞-拨叉式变扭矩” 气动执行器，荣获多项专利，具备“小体积-大扭矩”的突出特点，使控制更为可靠方便。依托优异的品质和先进的技术，OMAL(欧玛尔)迅速成长为欧洲拨叉式气动执行器供应商，为客户提供更为专业的自控服务。1990年，OMAL(欧玛尔)相继推出自控球阀、自控蝶阀、自控角座阀等多品种全型号自控阀门，1998年，OMAL(欧玛尔)VIP梭阀荣获欧洲工业设计金奖。凭借着对技术与品质的执着追求，OMAL执行器和自控阀门已处于欧洲领先地位，也由最初的专业执行器制造商，成长为欧洲著名的自控阀门公司。对品质的严格要求和对技术的不断创新，是OMAL产品领先世界的重要原因。OMAL自控阀门产品覆盖所有的工业领域，能满足各种严酷恶劣的条件及高标准用户的要求，其产品有：球阀、蝶阀、角座阀、梭阀以及执行器等。

OMAL 气动黄铜缩径球阀ITEM 113

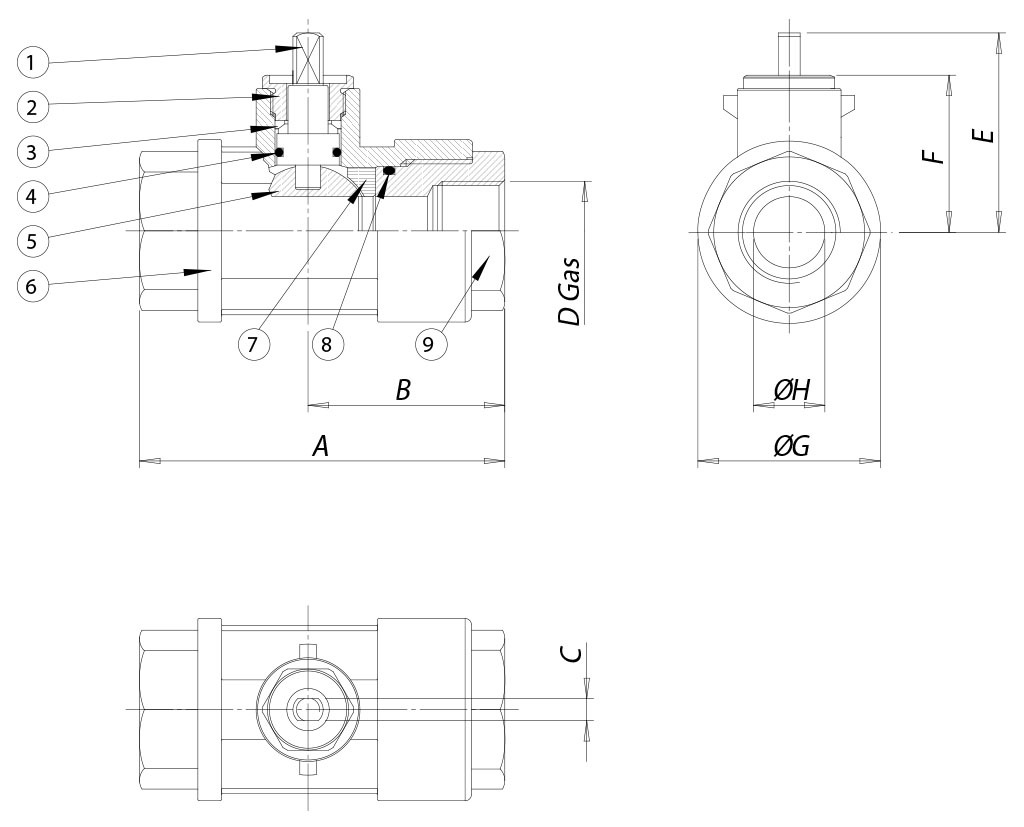

DIMENSIONS
SIZE		A	B	C	øD	E	F	øG	øH
DN [mm]	[inch]	A	B	C	øD	E	F	øG	øH
DN 10	3/8"	75	44	7	3/8”	45	35	30	8
DN 15	1/2"	85	47	7	1/2”	47	36,5	36	12
DN 20	3/4"	95	54	10	3/4”	64,5	50,5	45	16
DN 25	1"	105	56	10	1”	66,8	53	53	20

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg
		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*
DN [mm]	[inch]
DN 10	3/8"	DG113H003	DAN0015411S	KCF045244	159	131,7	1,1
DN 15	1/2"	DG113H004	DAN0015411S	KCF045244	159	133,2	1,3
DN 20	3/4"	DG113H005	DAN0030411S	KCF042444	174,2	153,7	2,3
DN 25	1"	DG113H006	DAN0030411S	KCF042444	174,2	156,7	2,8

MISURA *SIZE*		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg
		ARTICOLO	ATTUATORE	KIT montaggio	L [mm]	H [mm]	Kg
DN [mm]	[inch]	*ITEM CODE*	*ACTUATOR*	*Mounting KIT*
DN [mm]	[inch]
DN 10	3/8"	SG113H003	SRN0015401S	KCF045244	233,2	138,7	1,8
DN 15	1/2"	SG113H004	SRN0015401S	KCF045244	233,2	140,2	2,0
DN 20	3/4"	SG113H005	SRN0030402S	KCF053015	258,8	164,9	3,5
DN 25	1"	SG113H006	SRN0030402S	KCF053015	258,8	167,9	4,0
