GEFRAN指示器和报警单元 Voltage and current inputs 40A48-96 Indicator/Alarm Unit for tension and current inputs

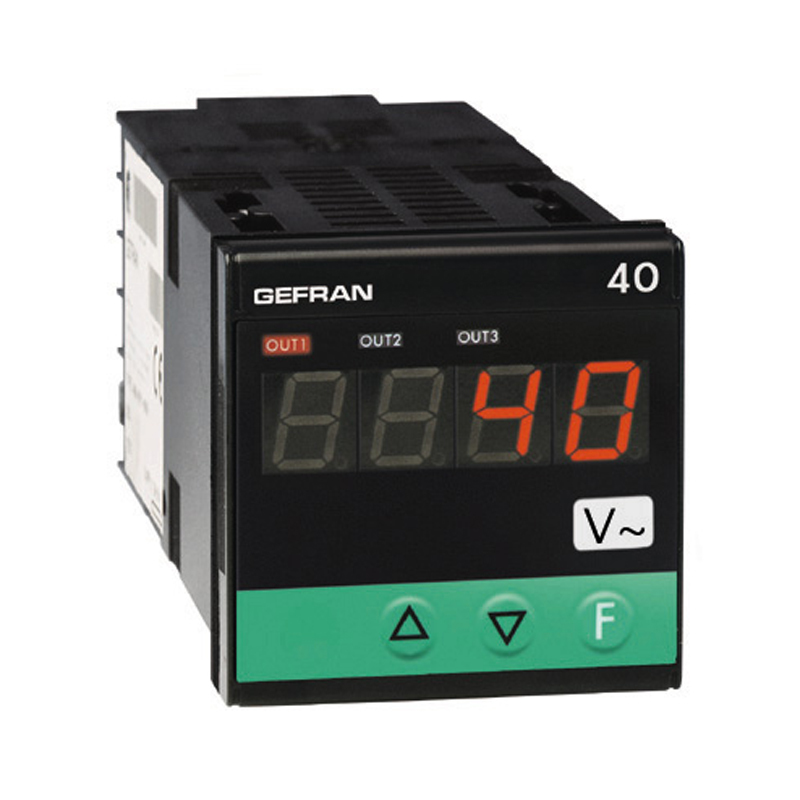

基于微处理器使用表面贴装技术制作的48x48 (1/16 DIN)和96x48 (1/8 DIN)指示器。仪表有一个聚酯膜面板(保证IP65)，带有3个按键、48x48尺寸是一个3位数显示器；96x48尺寸是一个3/4位数显示器，和3个输出状态指示LED。

输入信号部分提供正弦波有效值可视化与下面的信号相对应：

• 交流电压：0 - 2, 0 -20, 0 - 200 和 0 -500Vac

• 交流电流:  0 - 20, 0 -50, 0 - 200mAac； 0 - 1, 0-5Aac

使用面板按键选择模式和正确的输入端。无需外部的分流器或适配器。

一个数字量输入(24Vdc/4mA)可用来复位、保持、闪烁、峰值处理或阀值释放。仪表最多3个输出，可以是机械继电器(5A/250V) 或逻辑输出(0 到 11Vdc)。

一个4~20 mA (最大500Ω)输出可用于转发输入信号的测量值。48x48的转发输出点，由数字量输入和第三个输出来替换。所有这些设置同时可用于96x48尺寸。

最后，一个双向可控硅（替代其他两个继电器输出）可驱动220V最大2.5A的阻性负载。

仪表通过把参数分组到功能块里（CGF表示报警滞后，Inp表示输入，Out表示输出...）和简化数据录入菜单使编辑变的容易。

配置更简单甚至更进一步使用电脑编程工具它由连接电缆和运行在windows系统的菜单引导程序组成（间数据表cod. 80021)。

     一个配置的个人软件保护代码（密码保护）用来限制编辑和显示配置参数的等级。

• 交流电压、电流直接从仪表端子输入。

• 保护密码用键盘配置

• 4-20mA 中继输出

• 最多3个继电器输出

• 由串口连接配置

• 自定义被
