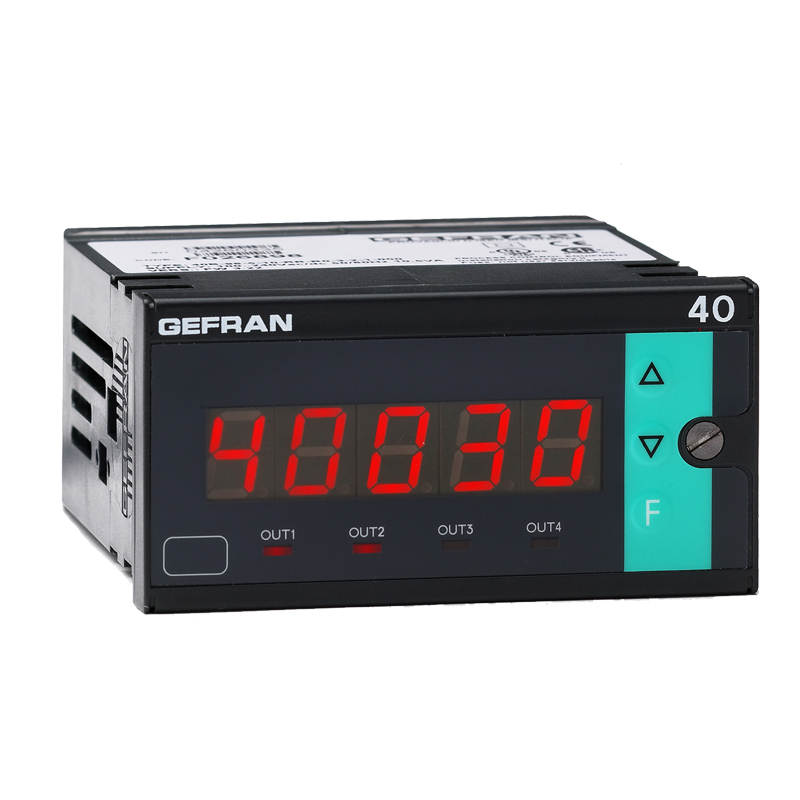

GEFRAN指示器和报警单元 Pressure, force and position inputs 40B96 Indicator/Alarm Unit for force, pressure and position inputs

表面贴膜技术制造96x48 (1/8 DIN)仪表。
仪表有个聚酯膜面板（保证IP65），带有3个按键，一个5位数显示器和4个输出状态指示LED。
可从各种传感器中选择输入信号：

• 电位器（最小100W）

• 称重传感器灵敏度在1.5 和 3.3mV/V之间自动调整。

• 应变压力传感器

使用面板按键选择模式。

一个数字量输入(24Vdc/4mA)可用来复位、保持、闪烁、峰值处理或阀值释放。仪表最多4个输出，可以是机械继电器或逻辑输出。


一个4~20 mA (最大500w)输出可用于转发输入信号的测量值。该转发输出点，由数字量输入和第三个输出点来替换。

最后，一个双向可控硅可驱动240V最大1A的阻性负载。

仪表通过把参数分组到功能块里（CGF表示报警滞后，Inp表示输入，Out表示输出...）和简化数据录入菜单使编辑变的容易。

配置更简单甚至更进一步使用电脑编程工具它由连接电缆和运行在windows系统的菜单引导程序组成(见技术数据表：GF_eXpress)。
     一个配置的个人软件保护代码（密码保护）用来限制编辑和显示配置参数的等级。

• 应变计或电位器输入-由面板配置

• 传感器核对

• 灵敏度自动调整易于校准

• 个人密码保护

• 串口连接配置

• 工程单位内部线性化

• 提供常用物理单位

• 采样时间和行程干预可编辑在15和120msec之间，解析度在4000到30000步之间。

• 转发被测量信号

• 4个触发点，完全由面板配置

• 6线校验磁致伸缩传感器版本
