GEFRAN控制器-可编程单元 Basic models 1000-1001-1101 PID Controllers

Overview

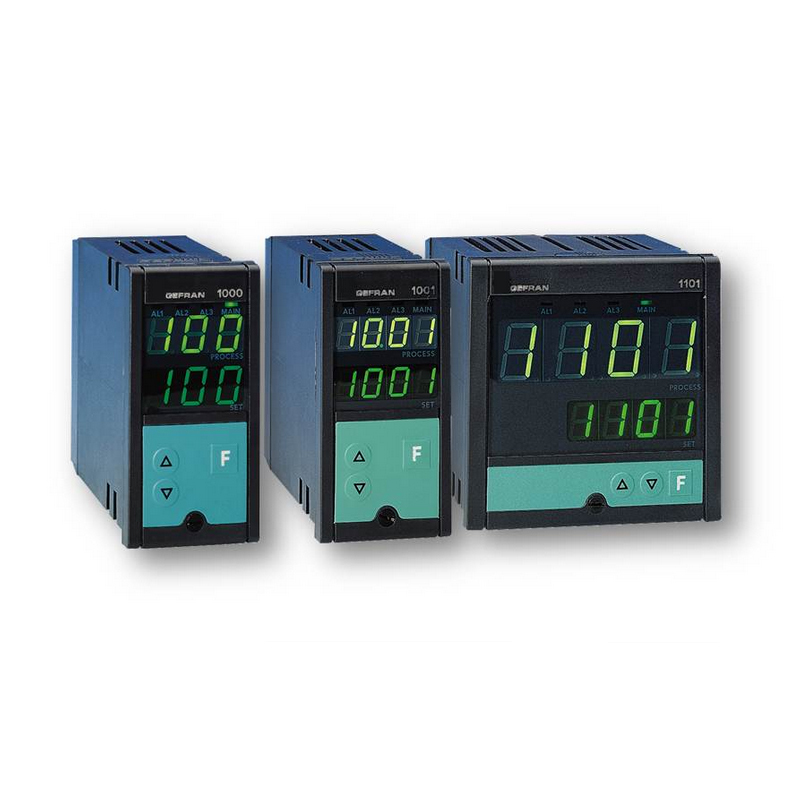

微处理器控制器，1000型48x96 (1/8 DIN)形式，1001和1101型96x96 (1/4 DIN)形式，SMT制造
1000系列控制器提供完整操作界面，聚碳酸酯膜面板提供IP54正面防护，它有3个键，3（1000）或4（1001和1101）个数字的两个绿色LED显示条，红色LED指示3报警继电器输出，绿色LED是主控制输出。
控制变量主输入是通用的，提供连接各种类型信号的可能性

热电偶 J, K, N, S, R, T类型
热电阻 Pt100(3线）
线性输入：0-50mV, 10-50mV键盘定义2-10V, 0-10V, 0-20mA, 4-20mA有外部分流器
辅助模拟量输入可用于电流互感器输入。
仪表有双重控制输出，继电器(5A, 250Vac at cosφ =1)和静态(24Vdc, max.20mA)，最多3报警继电器输出(3A, 250Vac)。作为选择，控制输出可以是变送输出(0-20mA, 4-20mA or 0-10V, 2-10V).通讯接口可以是电流环，或是最大速度为9600baud的Gefran(Cencal)协议RS485接口。仪表由功能块的参数组简单设置。
进入配置参数可由硬件跳线和保护代码的不同值来保护，它能限制使用者显示和修改参数数字。

Description

热电偶和热电阻输入，完全从面板设置
输入信号偏移功能
继电器,mA或逻辑主输出
1和3之间可配置报警
C.T辅助输入
负载开路或传感器短路报警
冷却配置PD报警输出
自调整/自动调整，软启动，无扰动手动/自动转换
串行线：4线光隔离

F000335 1000-I-1R-0-0

F000022 1000-I-1R-0-1

F031856 1000-I-1R-1-1

F055028 1000-I-1R-2-0

F000336 1000-I-1R-2-1

F000341 1000-I-2H-0-1

F000337 1000-I-2R-0-0

F000338 1000-I-2R-0-1

F000339 1000-I-3R-0-0

F000340 1000-I-3R-0-1

F000313 1000-R0-1H-0-1

F036105 1000-R0-1H-2-0

F000314 1000-R0-1H-2-1

F000008 1000-R0-1R-0-0

F000010 1000-R0-1R-0-1

F043629 1000-R0-1R-1-0

F000011 1000-R0-1R-1-1

F000268 1000-R0-1R-2-0

F000012 1000-R0-1R-2-1

F027633 1000-R0-2H-0-0

F000020 1000-R0-2H-0-1

F000013 1000-R0-2R-0-0

F000017 1000-R0-2R-0-1

F000324 1000-R0-3H-0-0

F000021 1000-R0-3H-0-1

F000018 1000-R0-3R-0-0

F000019 1000-R0-3R-0-1

F000329 1000-V-1R-0-0

F000331 1000-V-1R-0-1

F045604 1000-V-1R-1-0

F026623 1000-V-1R-1-1

F000330 1000-V-1R-2-0

F049693 1000-V-1R-2-1

F026493 1000-V-2H-0-1

F000332 1000-V-2R-0-1

F000333 1000-V-3R-0-0

F000334 1000-V-3R-0-1

F049284 1001-I-1R-0-0

F000357 1001-I-1R-0-1

F000358 1001-I-2R-0-1

F035309 1001-I-3R-0-1

F000348 1001-R0-1R-0-0

F000023 1001-R0-1R-0-1

F035102 1001-R0-1R-1-0

F030715 1001-R0-1R-1-1

F038993 1001-R0-1R-2-1

F000353 1001-R0-2R-0-0

F000024 1001-R0-2R-0-1

F029578 1001-R0-3H-0-1

F000354 1001-R0-3R-0-0

F000355 1001-R0-3R-0-1

F032206 1001-V-1R-0-1

F026353 1001-V-2R-0-1

F000356 1001-V-3H-0-1

F000381 1101-I-1R-0-1

F029740 1101-I-2R-0-0

F000382 1101-I-2R-0-1

F000383 1101-I-3R-0-1

F000362 1101-R0-1R-0-0

F000025 1101-R0-1R-0-1

F000370 1101-R0-1R-1-1

F000371 1101-R0-1R-2-1

F027917 1101-R0-2H-0-1

F026376 1101-R0-2R-0-0

F000026 1101-R0-2R-0-1

F000376 1101-R0-3H-0-1

F000375 1101-R0-3R-0-1

F000377 1101-V-1R-0-1

F000379 1101-V-2R-0-0

F054705 1101-V-2R-0-1

F069827 1101-V-3R-0-0

F000380 1101-V-3R-0-1
