GEFRAN控制器-可编程单元 PID controllers for motorized valves 1800V Controller for motorized valves, 1/4 DIN

Overview

用于三步式电动阀的微处理器控制器，大小为48x96 / 96x96 (1/8DIN - 1/4DIN)

设备采用SMT技术生产，提供了完整的操作界面。聚碳酸酯膜为面板提供保护，以确保IP65防护等级。

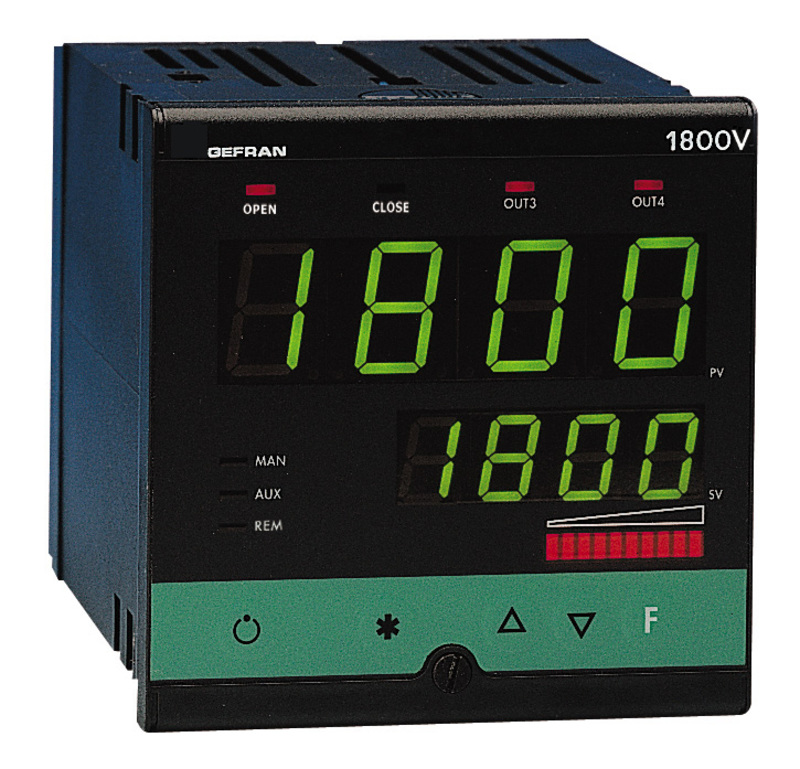

设备配备四个按键，两个4位绿色LED显示屏，4个红色LED指示灯（用于4个逻辑或继电器输出），另外还有3个可编程的LED灯来指示设备的多种功能状态。10个LED红色光柱可关联控制、输入、偏差或阀门位置的模拟输出。

过程变量的主输入为通用输入，为连接电热偶、电阻式温度计、热敏电阻、线性输入、电位计等各类输入传感器提供了可能，以上均可通过面板按键进行定制的线性设置。

输入类型已通过面板按键进行选择，无需外部分流器或适配器。

使用由两点定义的线性函数可以激活输入修正。

可使用第二辅助隔离模拟输入，也可用于配置线性输入、或阀门位置反馈电位计。

可对两个可用的隔离数字输入进行配置，以便选择多达四个本地设定点；内置定时器的启动、结束和重置；自动/人工、本地/远程功能；警报存储重置；输入保存功能。

设备拥有多达四个继电器（3A,250伏）或逻辑（12Vdc，20毫安）输出，其中两个将专门用于阀门的开启/关闭功能，还有用于电压或电流的两个隔离模拟输出。

所有输出功能均可在键盘上进行设置；可用的功能为控制输出（开启/关闭阀门；）警报输出；定时器控制输出；数字输入重复；过程值、设定点、偏差、警报设定点或数字通讯读取数值的重传。进一步隔离的输出（10或24Vdc，最30毫安）可用于为外部变送器或电位器供电。

串行通信接口RS485（兼容RS232C）使读取或修改任何参数成为了可能，同时也可以在线管理设备（本地/远程手动/自动通讯、内部定时控制、直接输出控制）。

可用协议：Modbus RTU协议和CENCAL协议（杰佛伦）

使用这些协议可以写入任何设备的参数。

特定参数应用于阀门控制，即致动器冲程时间、最小脉冲时间、脉冲间歇阈值、盲区；同时无论是否有电位器，均可对反馈控制类型进行配置；采用PD或PID算法。

通过在各个功能模块中对参数进行分组（控制参数采用CFG，输入采用Inp，输出采用Out）中，输入最常用参数时，还可以选择简化的菜单，从而简化设备的所有编程步骤。

设备也可根据其硬件配置选择要显示的参数，并自动隐藏不重要的参数。

为进一步简化配置，可在电脑上使用编程工具包，其中包含Windows系统可运行的菜单驱动配置程序和连接设备所必须的电缆（详见数据表代码80021）。

Description

自主和自动调谐、软启动、本地/远程设定点、自动/人工

F047480 1800V-DRR000-0000-000

F029375 1800V-DRR000-0001-000

F042679 1800V-DRR000-0021-000

F068678 1800V-DRR0I0-0301-000

F042407 1800V-DRR0I0-0421-000

F051882 1800V-DRR0I0-0701-000

F051466 1800V-DRR0II-0801-000

F027800 1800V-DRR0V0-0000-000

F029371 1800V-DRR0VV-0001-000

F063364 1800V-DRRDII-3501-000

F054702 1800V-DRRDIV-0401-000

F001961 1800V-DRRR00-0001-000

F054906 1800V-DRRRI0-0001-000

F046631 1800V-DRRRII-0101-000

F026848 1800V-DRRRIV-1121-000

F032118 1800V-DRRRVV-1120-000

F001904 1800V-RRR000-0000-000

F001905 1800V-RRR000-0001-000

F001906 1800V-RRR000-0021-000

F001907 1800V-RRR000-0101-000

F042255 1800V-RRR000-0301-000

F031790 1800V-RRR000-0701-000

F033974 1800V-RRR000-0721-000

F055880 1800V-RRR000-1100-000

F001908 1800V-RRR000-1101-000

F001909 1800V-RRR000-1201-000

F067787 1800V-RRR000-1221-000

F032296 1800V-RRR000-3401-000

F001910 1800V-RRR000-3501-000

F061493 1800V-RRR0I0-0000-000

F001914 1800V-RRR0I0-0001-000

F001915 1800V-RRR0I0-0021-000

F029742 1800V-RRR0I0-0301-000

F056694 1800V-RRR0I0-1101-000

F001916 1800V-RRR0I0-1121-000

F066600 1800V-RRR0I0-1200-000

F028455 1800V-RRR0I0-1201-000

F001917 1800V-RRR0I0-1221-000

F044526 1800V-RRR0II-0001-000

F001921 1800V-RRR0II-0021-000

F030574 1800V-RRR0II-0121-000

F054898 1800V-RRR0II-1101-000

F001922 1800V-RRR0II-1121-000

F001923 1800V-RRR0II-1221-000

F001918 1800V-RRR0IV-0021-000

F051384 1800V-RRR0IV-0701-000

F053681 1800V-RRR0IV-0801-000

F001919 1800V-RRR0IV-1121-000

F001920 1800V-RRR0IV-1221-000

F036704 1800V-RRR0V0-0000-000

F001911 1800V-RRR0V0-0021-000

F055879 1800V-RRR0V0-1100-000

F001912 1800V-RRR0V0-1121-000

F001913 1800V-RRR0V0-1221-000

F001942 1800V-RRRD00-0001-000

F001943 1800V-RRRD00-0021-000

F001944 1800V-RRRD00-1101-000

F051189 1800V-RRRD00-1121-000

F001946 1800V-RRRD00-1201-000

F028563 1800V-RRRDI0-0001-000

F001950 1800V-RRRDI0-0021-000

F026724 1800V-RRRDI0-1101-000

F001951 1800V-RRRDI0-1121-000

F032521 1800V-RRRDI0-1201-000

F001952 1800V-RRRDI0-1221-000

F001957 1800V-RRRDII-0021-000

F048414 1800V-RRRDII-0621-000

F030114 1800V-RRRDII-0701-000

F029127 1800V-RRRDII-1101-000

F001958 1800V-RRRDII-1121-000

F001959 1800V-RRRDII-1221-000

F001954 1800V-RRRDIV-0021-000

F001955 1800V-RRRDIV-1121-000

F033975 1800V-RRRDIV-1201-000

F001956 1800V-RRRDIV-1221-000

F001947 1800V-RRRDV0-0021-000

F025708 1800V-RRRDV0-1101-000

F001948 1800V-RRRDV0-1121-000

F001949 1800V-RRRDV0-1221-000

F032536 1800V-RRRDVV-1121-000

F029131 1800V-RRRR00-0000-000

F001924 1800V-RRRR00-0001-000

F001925 1800V-RRRR00-0021-000

F033385 1800V-RRRR00-0101-000

F054629 1800V-RRRR00-0121-000

F028293 1800V-RRRR00-0301-000

F001926 1800V-RRRR00-0701-000

F057522 1800V-RRRR00-0801-000

F000254 1800V-RRRR00-1101-000

F058223 1800V-RRRR00-1120-000

F001927 1800V-RRRR00-1121-000

F052830 1800V-RRRR00-1200-000

F001928 1800V-RRRR00-1201-000

F047479 1800V-RRRR00-3401-000

F028961 1800V-RRRR00-3501-000

F026820 1800V-RRRRI0-0001-000

F001932 1800V-RRRRI0-0021-000

F032795 1800V-RRRRI0-1100-000

F052375 1800V-RRRRI0-1101-000

F001933 1800V-RRRRI0-1121-000

F043428 1800V-RRRRI0-1201-000

F001934 1800V-RRRRI0-1221-000

F043429 1800V-RRRRI0-3501-000

F031208 1800V-RRRRII-0001-000

F001938 1800V-RRRRII-0021-000

F023665 1800V-RRRRII-1120-000

F001939 1800V-RRRRII-1121-000

F001940 1800V-RRRRII-1221-000

F001935 1800V-RRRRIV-0021-000

F001936 1800V-RRRRIV-1121-000

F001937 1800V-RRRRIV-1221-000

F054883 1800V-RRRRV0-0000-000

F001929 1800V-RRRRV0-0021-000

F049436 1800V-RRRRV0-0701-000

F001930 1800V-RRRRV0-1121-000

F001931 1800V-RRRRV0-1221-000

F026531 1800V-RRRRVV-1101-000

F026809 1800V-RRRRVV-1121-000
