GEFRAN控制器-可编程单元 Performance models 1800p Controller Programmer, 1/4 DIN

Overview

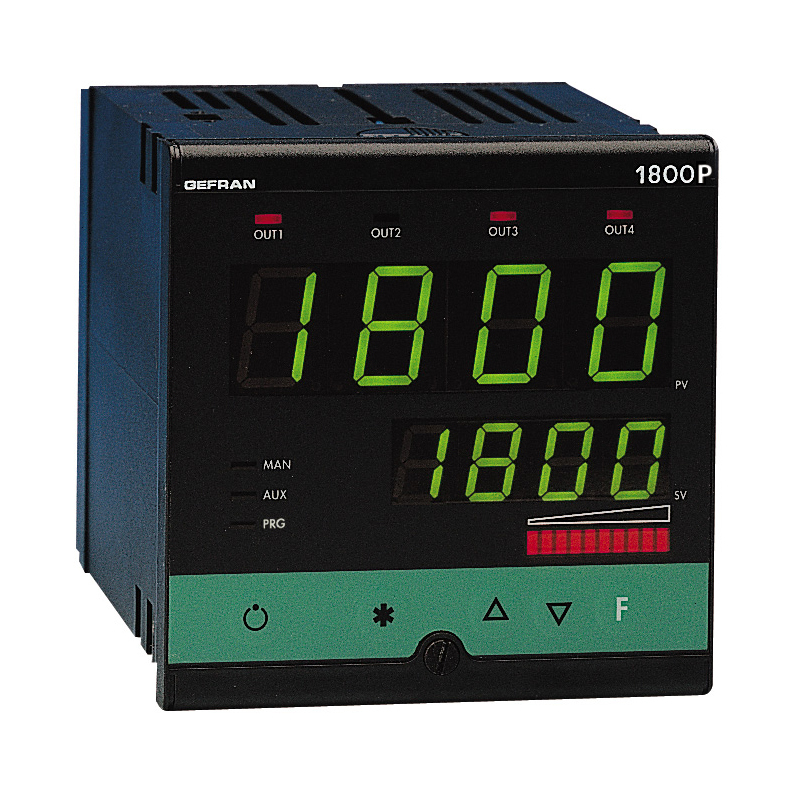

微处理器设定点编程器和控制器，大小为48x96 / 96x96 (1/8DIN - 1/4DIN)。

设备的制造采用了SMT技术，提供了完整的操作界面。聚碳酸酯膜为操作界面提供保护，以确保IP65防护等级。

设备配备四个按键，两个4位绿色LED显示屏，4个红色LED指示灯（用于4个逻辑或继电器输出），另外还有3个可编程的LED灯可指示设备的多种功能状态。

10个LED光柱指示可与控制、输出或偏差的模拟输出相关联。

过程变量的主输入为通用输入，为连接电热偶、电阻式温度计、热敏电阻、线性输入、电位计等各种输入传感器提供了可能，以上均可通过面板按键进行定制的线性设置。输入类型已通过面板按键进行选择，无需外部分流器或适配器。

可使用第二辅助隔离模拟输入，也可用于配置线性输入、电位计或电流变压器。

有两个隔离数字输出，可用于输入开始、关闭和重置的程序命令，也可选择程序和单步调试程序。

设备可拥有多达四个继电器输出（5A/250V) 或逻辑(11Vdc, 20毫安)输出，以及两个电压或电流隔离模拟输出。

每个输出功能均可配置，可提供连接至单个程序步骤的事件输出以及控制和警报功能。

进一步隔离的输出（10或24Vdc，最大30毫安）可用于为外部变送器或电位器供电。串行通信接口RS485（兼容RS232C）使读取或修改任何参数成为了可能，同时也可以在线管理设备（本地/远程手动/自动通讯、内部定时控制、直接输出控制）。

可用的协议：Modbus RTU协议和CENCAL协议（杰佛伦）

设定程序的顺序非常简洁，只有8个步骤，每个都有设定点斜坡和保存。

逻辑输入和时间输出以及偏好的重启类型所需的联锁也很容易设置，只需在“步骤”菜单中进行几步设置即可。

四个不同的程序中可对不同的步骤重新分组。

通过在各个功能模块中对参数进行分组（控制参数采用CFG，输入采用Inp，输出采用Out）中，输入最常用参数时，还可以选择简化的菜单，从而简化设备的所有编程步骤。

设备还可以选择显示需要作为硬件配置功能的参数，并自动隐藏不重要的参数。

为进一步简化配置，可在电脑上使用编程工具包，其中包含Windows系统可运行的菜单驱动配置程序和连接设备所必须的电缆（详见数据表代码80021）。

编程器和执行控制主输出（利用两个独立的PID环路加热/冷却）的程序时，也可以利用常用的时基将两个不同的设定点配置文件重传至到一个使用两个模拟输出的从属控制器上。

在程序器的执行阶段，两个显示屏用于监控程序的行为，并在必须要时及时调整。

F030070 1800P-DRR000-0001-000

F025530 1800P-DRR000-0021-000

F028228 1800P-DRR000-0101-000

F027390 1800P-DRR000-0120-000

F036313 1800P-DRR000-0121-000

F046622 1800P-DRR000-1101-000

F033131 1800P-DRR0I0-0001-000

F032098 1800P-DRR0I0-0100-000

F049093 1800P-DRR0I0-1121-000

F028661 1800P-DRR0I0-1201-000

F042716 1800P-DRR0II-0021-000

F027485 1800P-DRR0II-1121-000

F028452 1800P-DRR0IV-0001-000

F040335 1800P-DRR0IV-0021-000

F064778 1800P-DRR0IV-1121-000

F052316 1800P-DRR0V0-0001-000

F045316 1800P-DRR0V0-0101-000

F043427 1800P-DRRD00-0001-000

F039723 1800P-DRRDV0-1101-000

F001983 1800P-DRRR00-0000-000

F001985 1800P-DRRR00-0001-000

F065770 1800P-DRRR00-0401-000

F028294 1800P-DRRR00-1101-000

F001986 1800P-DRRR00-1121-000

F057320 1800P-DRRR00-1221-000

F034276 1800P-DRRRI0-0001-000

F001987 1800P-DRRRI0-1121-000

F001988 1800P-DRRRI0-1221-000

F001989 1800P-DRRRII-1121-000

F001990 1800P-DRRRII-1221-000

F058226 1800P-DRRRII-1320-000

F058227 1800P-DRRRII-1321-000

F061943 1800P-DRRRIV-0321-000

F030134 1800P-DRRRIV-1101-000

F038995 1800P-DRRRV0-0401-000

F065776 1800P-DRRRVV-0121-000

F060439 1800P-DRRRVV-1121-000

F047029 1800P-DRRRVV-3401-000

F036541 1800P-RRR000-0000-000

F001965 1800P-RRR000-0001-000

F026564 1800P-RRR000-0021-000

F001966 1800P-RRR000-0101-000

F043316 1800P-RRR000-0120-000

F026892 1800P-RRR000-0121-000

F030606 1800P-RRR000-0401-000

F033815 1800P-RRR000-0701-000

F050780 1800P-RRR000-1101-000

F001967 1800P-RRR000-1201-000

F032796 1800P-RRR0I0-0001-000

F032186 1800P-RRR0I0-0100-000

F001970 1800P-RRR0I0-0101-000

F068610 1800P-RRR0I0-1100-000

F031734 1800P-RRR0I0-1101-000

F001971 1800P-RRR0I0-1221-000

F028904 1800P-RRR0I0-3401-000

F060204 1800P-RRR0II-0101-000

F052216 1800P-RRR0II-0401-000

F033092 1800P-RRR0II-1121-000

F029171 1800P-RRR0IV-0001-000

F064957 1800P-RRR0IV-1221-000

F032350 1800P-RRR0V0-0001-000

F001968 1800P-RRR0V0-0101-000

F049696 1800P-RRR0V0-0120-000

F033496 1800P-RRR0V0-0401-000

F026416 1800P-RRR0V0-1201-000

F001969 1800P-RRR0V0-1221-000

F027179 1800P-RRR0VV-1101-000

F034901 1800P-RRRDI0-0001-000

F035443 1800P-RRRDI0-0401-000

F054882 1800P-RRRR00-0000-000

F030045 1800P-RRRR00-0001-000

F001973 1800P-RRRR00-0101-000

F039334 1800P-RRRR00-0121-000

F024572 1800P-RRRR00-0300-000

F001974 1800P-RRRR00-0320-000

F001976 1800P-RRRR00-1201-000

F033334 1800P-RRRR00-1221-000

F031333 1800P-RRRRI0-0001-000

F050312 1800P-RRRRI0-0021-000

F055446 1800P-RRRRI0-0101-000

F030829 1800P-RRRRI0-0701-000

F049021 1800P-RRRRI0-1101-000

F001978 1800P-RRRRI0-1220-000

F051370 1800P-RRRRII-0021-000

F054538 1800P-RRRRII-0101-000

F054451 1800P-RRRRIV-0101-000

F034647 1800P-RRRRIV-0121-000

F001980 1800P-RRRRIV-1121-000

F029577 1800P-RRRRV0-0101-000

F034902 1800P-RRRRV0-0121-000

F041450 1800P-RRRRV0-1101-000

F061273 1800P-RRRRVV-1021-000

F026190 1800P-RRRRVV-1120-000

F026312 1800P-RRRRVV-1121-000
