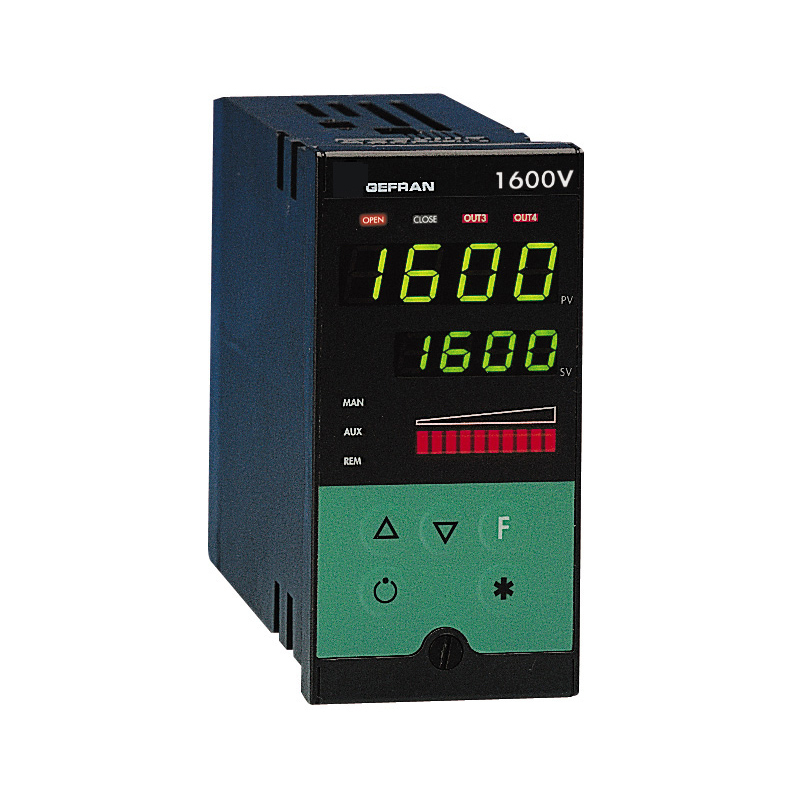

GEFRAN控制器-可编程单元 PID controllers for motorized valves 1600V PID Controller for motorized valves, 1/8 DIN

Overview

微处理器控制器用于三步电动阀门，外形48x96 / 96x96 (1/8DIN - 1/4DIN)。

SMT技术制造，仪表提供完整操作者界面，由聚碳酸酯膜确保IP65等级面板防护。
它有4键，两个绿色LED显示条，每个4数字，，4红色LED指示灯用于4逻辑或继电器输出，3个LED可编程可指示仪表的不同运行状态。10红色LED柱指示控制，输入，偏差或阀门位置模拟量输出。

过程变量主输入是通用的，可连接很多类型传感器：热电偶，热电阻，热敏电阻，线性输入，电位计，使用面板键定义的客户线性化。

通过面板键选择输入类型，无需外部分流器或适配器。
使用两点法定义线性功能可修正输入。
第二辅助绝缘模拟量输入可配置为线性输入或阀门位置反馈电位计。

它能配置2绝缘数字输入，选择4本地设定点；开始，停止和内部计时器复位；自动/手动，本地/远程功能；报警记忆复位；输入保持功能。
仪表有4继电器(3A, 250V)或逻辑(12Vdc, 20mA)输出，2个用于开/关阀门功能，2个电压或电流绝缘模拟量输出。

每个输出功能可由键盘配置；功能包括控制输出（开/关阀门）；报警输出；计时器控制输出；数字输入重复；过程值转发；设定点，偏差，报警设定点或从数字通讯读取值。

一个绝缘输出(10 or 24Vdc, 30mA max.)可驱动外部变送器或电位计
串行通信接口RS485（RS232C兼容）可读取或修改任何参数，管理线上仪表（本地/远程，手动/自动，交换，内部计时器控制，直接输出控制）

协议：MODBUS RTU and CENCAL (Gefran).

使用这些可写入任何仪表参数。
特殊参数用于阀门控制，例如执行机构冲击时间，最小脉冲时间，任意干涉阀值，死区；控制类型可配置为有或无电位计反馈；PD或PID算法。
仪表的编程步骤由功能块的参数组来完成（CFG是控制参数，Inp是输入，Out是输出等）。选择简单菜单也能进入最常用的参数。

仪表可依靠硬件配置来选择参数显示，自动隐藏那些不经常使用的。

为使配置简单化，有PC程序工具，包括Windows菜单驱动配置程序和连接仪表的必要电缆（技术资料cod. 80021)。

Description

面板配置通用输入
输入信号采样时间120msec;分辨率30000步
两个控制输出：继电器，逻辑或开/关阀门模拟量功能
3个可配置报警
2个模拟量输出（设定点转发）
可配置数字输入功能
辅助输入可用于阀门位置电位计反馈
加热器断开或传感器短路报警
自动调整，软启动，本地/远程设定点，自动/手动
多重设置功能，

F029374 1600V-DRR000-0001-000

F049615 1600V-DRR000-0701-000

F044385 1600V-DRR000-1101-000

F069775 1600V-DRR000-3401-000

F028660 1600V-DRR0I0-0000-000

F062355 1600V-DRR0I0-0001-000

F041991 1600V-DRR0I0-0100-000

F066203 1600V-DRR0I0-0101-000

F043835 1600V-DRR0I0-1201-000

F046337 1600V-DRR0II-0001-000

F049246 1600V-DRR0IV-0101-000

F027119 1600V-DRR0IV-1021-000

F029737 1600V-DRR0V0-0001-000

F061911 1600V-DRR0VV-1101-000

F049694 1600V-DRRDII-1221-000

F043772 1600V-DRRDIV-1120-000

F047285 1600V-DRRR00-0101-000

F027808 1600V-DRRR00-1121-000

F053817 1600V-DRRRI0-0401-000

F036681 1600V-DRRRI0-1001-000

F031733 1600V-DRRRV0-0021-000

F053999 1600V-DRRRV0-0101-000

F022815 1600V-RRR000-0000-000

F001588 1600V-RRR000-0001-000

F001589 1600V-RRR000-0021-000

F036301 1600V-RRR000-0100-000

F001590 1600V-RRR000-0101-000

F061356 1600V-RRR000-0121-000

F040609 1600V-RRR000-0301-000

F001591 1600V-RRR000-0400-000

F049421 1600V-RRR000-0401-000

F042813 1600V-RRR000-0601-000

F001592 1600V-RRR000-0701-000

F001593 1600V-RRR000-0721-000

F001594 1600V-RRR000-1001-000

F025821 1600V-RRR000-1021-000

F026883 1600V-RRR000-1100-000

F001595 1600V-RRR000-1101-000

F027881 1600V-RRR000-1121-000

F031171 1600V-RRR000-1200-000

F001596 1600V-RRR000-1201-000

F035899 1600V-RRR000-1221-000

F001597 1600V-RRR000-1301-000

F001599 1600V-RRR000-3501-000

F027818 1600V-RRR0I0-0000-000

F001607 1600V-RRR0I0-0001-000

F001608 1600V-RRR0I0-0021-000

F046442 1600V-RRR0I0-0100-000

F049128 1600V-RRR0I0-0101-000

F001609 1600V-RRR0I0-0121-000

F032317 1600V-RRR0I0-0301-000

F050815 1600V-RRR0I0-0601-000

F056504 1600V-RRR0I0-0701-000

F001610 1600V-RRR0I0-1021-000

F026885 1600V-RRR0I0-1100-000

F028827 1600V-RRR0I0-1101-000

F001611 1600V-RRR0I0-1121-000

F045000 1600V-RRR0I0-1200-000

F001612 1600V-RRR0I0-1201-000

F001613 1600V-RRR0I0-1221-000

F001614 1600V-RRR0I0-1321-000

F039498 1600V-RRR0I0-3401-000

F001616 1600V-RRR0I0-3501-000

F063023 1600V-RRR0I0-3521-000

F041100 1600V-RRR0II-0001-000

F001628 1600V-RRR0II-0021-000

F036667 1600V-RRR0II-0401-000

F026005 1600V-RRR0II-0701-000

F001629 1600V-RRR0II-1021-000

F031493 1600V-RRR0II-1101-000

F001630 1600V-RRR0II-1121-000

F036396 1600V-RRR0II-1201-000

F001631 1600V-RRR0II-1221-000

F001632 1600V-RRR0II-1321-000

F032691 1600V-RRR0IV-0001-000

F001622 1600V-RRR0IV-0021-000

F032002 1600V-RRR0IV-0401-000

F001623 1600V-RRR0IV-0701-000

F043537 1600V-RRR0IV-0721-000

F001624 1600V-RRR0IV-1021-000

F029398 1600V-RRR0IV-1101-000

F051111 1600V-RRR0IV-1120-000

F001625 1600V-RRR0IV-1121-000

F061179 1600V-RRR0IV-1200-000

F001626 1600V-RRR0IV-1221-000

F001627 1600V-RRR0IV-1321-000

F057430 1600V-RRR0IV-3501-000

F032137 1600V-RRR0V0-0000-000

F001600 1600V-RRR0V0-0001-000

F041575 1600V-RRR0V0-0020-000

F001601 1600V-RRR0V0-0021-000

F043038 1600V-RRR0V0-0101-000

F032124 1600V-RRR0V0-0121-000

F044742 1600V-RRR0V0-0701-000

F001602 1600V-RRR0V0-1021-000

F001603 1600V-RRR0V0-1101-000

F001604 1600V-RRR0V0-1121-000

F001605 1600V-RRR0V0-1221-000

F001606 1600V-RRR0V0-1321-000

F051234 1600V-RRR0V0-3401-000

F001617 1600V-RRR0VV-0021-000

F035690 1600V-RRR0VV-1001-000

F001618 1600V-RRR0VV-1021-000

F001619 1600V-RRR0VV-1121-000

F001620 1600V-RRR0VV-1221-000

F001621 1600V-RRR0VV-1321-000

F001681 1600V-RRRD00-0001-000

F001682 1600V-RRRD00-0021-000

F001683 1600V-RRRD00-1001-000

F001684 1600V-RRRD00-1101-000

F052442 1600V-RRRD00-1200-000

F001685 1600V-RRRD00-1201-000

F001686 1600V-RRRD00-1301-000

F040292 1600V-RRRDI0-0001-000

F001693 1600V-RRRDI0-0021-000

F001694 1600V-RRRDI0-1021-000

F028630 1600V-RRRDI0-1101-000

F047836 1600V-RRRDI0-1120-000

F001695 1600V-RRRDI0-1121-000

F044862 1600V-RRRDI0-1201-000

F001696 1600V-RRRDI0-1221-000

F001697 1600V-RRRDI0-1321-000

F001710 1600V-RRRDII-0021-000

F052902 1600V-RRRDII-0821-000

F001711 1600V-RRRDII-1021-000

F001712 1600V-RRRDII-1121-000

F001713 1600V-RRRDII-1221-000

F001714 1600V-RRRDII-1321-000

F001705 1600V-RRRDIV-0021-000

F001706 1600V-RRRDIV-1021-000

F001707 1600V-RRRDIV-1121-000

F001708 1600V-RRRDIV-1221-000

F001709 1600V-RRRDIV-1321-000

F001688 1600V-RRRDV0-0021-000

F001689 1600V-RRRDV0-1021-000

F001690 1600V-RRRDV0-1121-000

F001691 1600V-RRRDV0-1221-000

F001692 1600V-RRRDV0-1321-000

F001700 1600V-RRRDVV-0021-000

F001701 1600V-RRRDVV-1021-000

F057807 1600V-RRRDVV-1101-000

F001702 1600V-RRRDVV-1121-000

F001703 1600V-RRRDVV-1221-000

F001704 1600V-RRRDVV-1321-000

F027240 1600V-RRRR00-0000-000

F000250 1600V-RRRR00-0001-000

F049244 1600V-RRRR00-0020-000

F001634 1600V-RRRR00-0021-000

F001635 1600V-RRRR00-0101-000

F060397 1600V-RRRR00-0120-000

F001636 1600V-RRRR00-0121-000

F027883 1600V-RRRR00-0301-000

F001637 1600V-RRRR00-0700-000

F001638 1600V-RRRR00-0701-000

F001639 1600V-RRRR00-0721-000

F001640 1600V-RRRR00-1000-000

F001641 1600V-RRRR00-1001-000

F001642 1600V-RRRR00-1100-000

F001643 1600V-RRRR00-1101-000

F045071 1600V-RRRR00-1120-000

F032659 1600V-RRRR00-1121-000

F001644 1600V-RRRR00-1200-000

F001645 1600V-RRRR00-1201-000

F066224 1600V-RRRR00-1221-000

F001646 1600V-RRRR00-1301-000

F060200 1600V-RRRR00-3401-000

F028305 1600V-RRRR00-3501-000

F055956 1600V-RRRRI0-0000-000

F028111 1600V-RRRRI0-0001-000

F001656 1600V-RRRRI0-0020-000

F001657 1600V-RRRRI0-0021-000

F062629 1600V-RRRRI0-0101-000

F040744 1600V-RRRRI0-0301-000

F001658 1600V-RRRRI0-1021-000

F027705 1600V-RRRRI0-1100-000

F029900 1600V-RRRRI0-1101-000

F001659 1600V-RRRRI0-1120-000

F001660 1600V-RRRRI0-1121-000

F027716 1600V-RRRRI0-1200-000

F027725 1600V-RRRRI0-1201-000

F060903 1600V-RRRRI0-1220-000

F001661 1600V-RRRRI0-1221-000

F001662 1600V-RRRRI0-1321-000

F046285 1600V-RRRRI0-3500-000

F039053 1600V-RRRRI0-3501-000

F067508 1600V-RRRRII-0000-000

F024675 1600V-RRRRII-0001-000

F001674 1600V-RRRRII-0021-000

F052359 1600V-RRRRII-0400-000

F038600 1600V-RRRRII-0401-000

F001675 1600V-RRRRII-1021-000

F026581 1600V-RRRRII-1101-000

F001676 1600V-RRRRII-1121-000

F055940 1600V-RRRRII-1201-000

F001677 1600V-RRRRII-1221-000

F001678 1600V-RRRRII-1321-000

F027238 1600V-RRRRIV-0000-000

F036985 1600V-RRRRIV-0001-000

F001668 1600V-RRRRIV-0021-000

F028680 1600V-RRRRIV-0301-000

F001669 1600V-RRRRIV-1021-000

F043430 1600V-RRRRIV-1101-000

F001670 1600V-RRRRIV-1121-000

F055268 1600V-RRRRIV-1201-000

F001671 1600V-RRRRIV-1221-000

F001672 1600V-RRRRIV-1321-000

F037528 1600V-RRRRIV-3501-000

F037033 1600V-RRRRV0-0000-000

F040472 1600V-RRRRV0-0001-000

F001651 1600V-RRRRV0-0021-000

F001652 1600V-RRRRV0-1021-000

F032838 1600V-RRRRV0-1100-000

F025497 1600V-RRRRV0-1101-000

F001653 1600V-RRRRV0-1121-000

F029447 1600V-RRRRV0-1201-000

F001654 1600V-RRRRV0-1221-000

F001655 1600V-RRRRV0-1321-000

F001663 1600V-RRRRVV-0021-000

F001664 1600V-RRRRVV-1021-000

F033283 1600V-RRRRVV-1101-000

F001665 1600V-RRRRVV-1121-000

F001666 1600V-RRRRVV-1221-000

F001667 1600V-RRRRVV-1321-000
