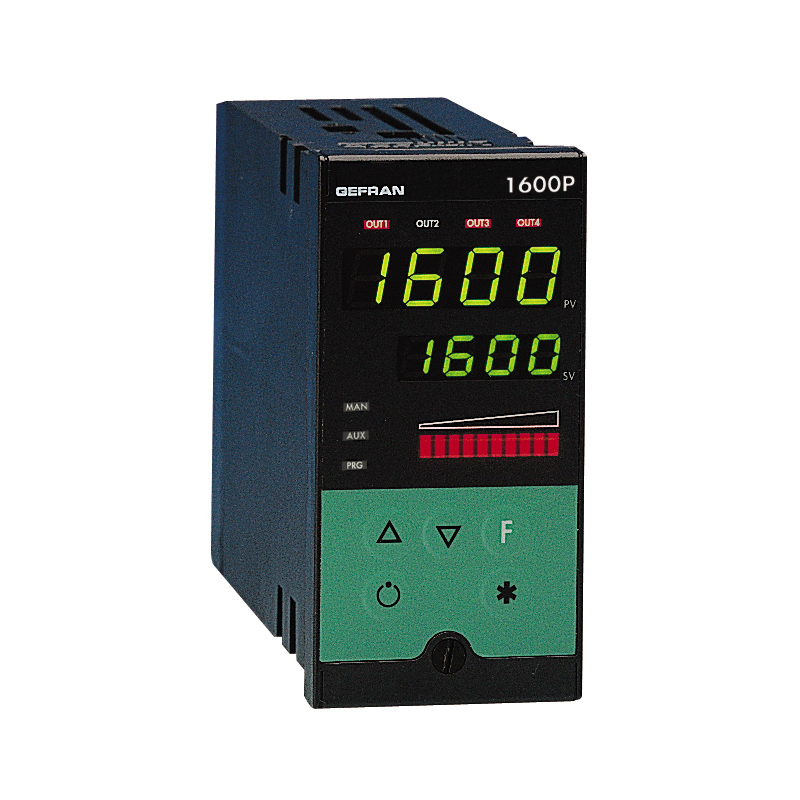

GEFRAN控制器-可编程单元 PID controller programmer 1600P Controller Programmer, 1/8 DIN

Overview

微处理器设定点程序和控制器，外形48x96 / 96x96 (1/8 DIN - 1/4 DIN).
SMT制造，仪表提供完整操作者界面，由聚碳酸酯膜确保IP65等级面板防护。

它有4键，两个绿色LED显示条，每条4数字，4红色LED指示灯用于4逻辑或继电器输出，3个LED可编程可指示仪表的不同运行状态。

10红色LED柱可指示控制输出，输入或偏差。
过程变量主输入是通用的，提供连接许多类型传感器的可能性。热电偶，热电阻，热敏电阻，线性输入，电位计。用面板键定义客户线性化。输入类型可由面板键选择，无需外部分流器或适配器。第二辅助绝缘模拟量输入可配置为线性输入，电位计或电流互感器。
两个绝缘数字输入可输入开始，停止和复位程序命令，选择程序和程序步。

仪表有4个继电器(5A/250V)或逻辑(11Vdc, 20mA)输出，2个电压或电流绝缘模拟量输出。

每个输出功能可配置，输出活动关联到单独程序步，可提供控制和报警功能。

绝缘输出（最大10 or 24Vdc, 30mA）可驱动外部变送器或电位计。串行通信接口RS485（RS232C兼容）可读取或修改任何参数，管理线上仪表（本地/远程，手动/自动，交换，内部计时器控制，直接输出控制）

协议：MODBUS RTU and CENCAL (Gefran).
设置程序步骤特别简洁，可达8步，每步有设定点斜坡和保持。它很容易设置逻辑输入和输出事件的互锁，重启类型首选“步骤”菜单中的设置几个步骤即可。

各个步可重组在4个不同的程序中。
仪表的编程步骤由功能块的参数组来完成（CFG是控制参数，Inp是输入，Out是输出等）。选择简单菜单也能进入最常用的参数。

仪表可依靠硬件配置来选择参数显示，自动隐藏那些不经常使用的。

为使配置简单化，有PC程序工具，包括Windows菜单驱动配置程序和连接仪表的必要电缆（技术资料cod. 80021)。

程序员执行程序控制主输出（两个独立加热/冷却PID回路），在同一时间基点上可转发2个不同的模拟量输出设定点到从控制器。

在程序执行阶段，两个显示条用于监控程序的状态，可立即进行必要的调整。

Description

面板通用输入配置
输入信号采样时间120msec;分辨率30000步
两个控制输出：继电器，逻辑或加热/冷却模拟量输出功能
3个可配置报警
2个模拟量输出（设定点转发）
2个可配置功能数字输入
辅助输入用于C.T或远程设定点
加热器断开或传感器短路报警
自动调整，软启动，本地/远程设定点，自动/手动
最多4程序12 (16)步
第二设定点转发到从

F028491 1600P-DRR000-0001-000

F066331 1600P-DRR000-0020-000

F028745 1600P-DRR000-0021-000

F028775 1600P-DRR000-0101-000

F035416 1600P-DRR000-0121-000

F030071 1600P-DRR000-0401-000

F039497 1600P-DRR000-0420-000

F053809 1600P-DRR000-0701-000

F028592 1600P-DRR000-1100-000

F001735 1600P-DRR000-1101-000

F035243 1600P-DRR000-1200-000

F027137 1600P-DRR0I0-0001-000

F028748 1600P-DRR0I0-0021-000

F043275 1600P-DRR0I0-0101-000

F029513 1600P-DRR0I0-1201-000

F001738 1600P-DRR0I0-1220-000

F056558 1600P-DRR0I0-1221-000

F065004 1600P-DRR0I0-3501-000

F055421 1600P-DRR0II-0801-000

F056460 1600P-DRR0II-3500-000

F054279 1600P-DRR0II-3501-000

F056175 1600P-DRR0IV-0001-000

F056503 1600P-DRR0IV-0021-000

F029446 1600P-DRR0IV-0101-000

F051214 1600P-DRR0IV-1101-000

F037600 1600P-DRR0IV-1201-000

F057191 1600P-DRR0V0-0000-000

F001736 1600P-DRR0V0-0001-000

F001737 1600P-DRR0V0-0021-000

F030664 1600P-DRR0V0-0101-000

F050417 1600P-DRR0VV-0000-000

F064404 1600P-DRR0VV-0701-000

F037495 1600P-DRR0VV-1120-000

F001746 1600P-DRRD00-0001-000

F062353 1600P-DRRD00-0100-000

F062338 1600P-DRRD00-0101-000

F029615 1600P-DRRD00-1321-000

F060801 1600P-DRRDI0-0400-000

F001747 1600P-DRRDII-1221-000

F066764 1600P-DRRDIV-0101-000

F043771 1600P-DRRDIV-1120-000

F064397 1600P-DRRDV0-0101-000

F027708 1600P-DRRR00-0000-000

F051292 1600P-DRRR00-0001-000

F053810 1600P-DRRR00-0100-000

F001739 1600P-DRRR00-0101-000

F055488 1600P-DRRR00-0120-000

F030575 1600P-DRRR00-0121-000

F036538 1600P-DRRR00-1100-000

F001740 1600P-DRRR00-1101-000

F039397 1600P-DRRR00-1200-000

F001741 1600P-DRRR00-1201-000

F036364 1600P-DRRRI0-0001-000

F060918 1600P-DRRRI0-0101-000

F036666 1600P-DRRRI0-1101-000

F001743 1600P-DRRRI0-1121-000

F023894 1600P-DRRRI0-1220-000

F001744 1600P-DRRRI0-1221-000

F058198 1600P-DRRRI0-1321-000

F035414 1600P-DRRRII-0000-000

F058197 1600P-DRRRII-1320-000

F061945 1600P-DRRRIV-0321-000

F026119 1600P-DRRRIV-1101-000

F001745 1600P-DRRRIV-1221-000

F029208 1600P-DRRRV0-0121-000

F038892 1600P-DRRRV0-1101-000

F027159 1600P-DRRRV0-1121-000

F034117 1600P-DRRRVV-1121-000

F026396 1600P-RRR000-0000-000

F001716 1600P-RRR000-0001-000

F025619 1600P-RRR000-0021-000

F039557 1600P-RRR000-0100-000

F029129 1600P-RRR000-0101-000

F034648 1600P-RRR000-0301-000

F032738 1600P-RRR000-1101-000

F055260 1600P-RRR000-1121-000

F001717 1600P-RRR000-1201-000

F040158 1600P-RRR000-1321-000

F048817 1600P-RRR0I0-0000-000

F055991 1600P-RRR0I0-0001-000

F039395 1600P-RRR0I0-0101-000

F057529 1600P-RRR0I0-0401-000

F041624 1600P-RRR0I0-1101-000

F027484 1600P-RRR0I0-1121-000

F043158 1600P-RRR0I0-1201-000

F001720 1600P-RRR0I0-1221-000

F053323 1600P-RRR0II-0001-000

F027257 1600P-RRR0II-0021-000

F036794 1600P-RRR0II-1200-000

F036793 1600P-RRR0II-1201-000

F068426 1600P-RRR0II-1221-000

F027601 1600P-RRR0IV-0101-000

F001721 1600P-RRR0IV-1221-000

F027409 1600P-RRR0V0-0001-000

F043235 1600P-RRR0V0-0021-000

F061244 1600P-RRR0V0-0100-000

F036299 1600P-RRR0V0-0101-000

F053040 1600P-RRR0V0-0421-000

F030712 1600P-RRR0V0-1201-000

F001718 1600P-RRR0V0-1221-000

F042208 1600P-RRR0V0-1301-000

F054409 1600P-RRR0V0-3401-000

F062975 1600P-RRR0VV-0000-000

F031494 1600P-RRR0VV-0101-000

F057475 1600P-RRR0VV-0401-000

F063053 1600P-RRR0VV-1100-000

F053906 1600P-RRRD00-0401-000

F001732 1600P-RRRD00-1901-000

F049098 1600P-RRRDI0-1101-000

F039052 1600P-RRRDIV-0421-000

F031185 1600P-RRRDIV-1200-000

F001722 1600P-RRRR00-0000-000

F001723 1600P-RRRR00-0001-000

F026746 1600P-RRRR00-0020-000

F028879 1600P-RRRR00-0021-000

F028699 1600P-RRRR00-0100-000

F032125 1600P-RRRR00-0101-000

F029279 1600P-RRRR00-0120-000

F048460 1600P-RRRR00-0121-000

F039804 1600P-RRRR00-1101-000

F001725 1600P-RRRR00-1200-000

F001726 1600P-RRRR00-1201-000

F051716 1600P-RRRRI0-0101-000

F030751 1600P-RRRRI0-0121-000

F062377 1600P-RRRRI0-0401-000

F034243 1600P-RRRRI0-1101-000

F001728 1600P-RRRRI0-1221-000

F001729 1600P-RRRRI0-1901-000

F039796 1600P-RRRRII-0101-000

F047359 1600P-RRRRII-1101-000

F040333 1600P-RRRRII-1121-000

F001730 1600P-RRRRIV-1121-000

F032631 1600P-RRRRIV-1221-000

F049420 1600P-RRRRV0-0101-000

F030554 1600P-RRRRV0-0401-000

F025503 1600P-RRRRVV-1121-000
