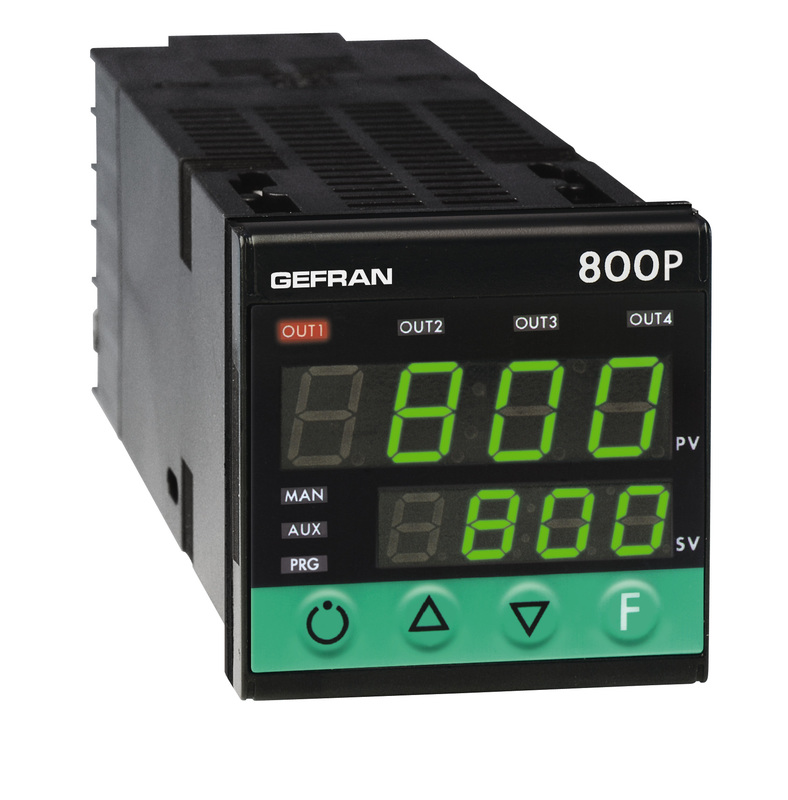

GEFRAN控制器-可编程单元 PID controller programmer 800P PID Controller Programmer, 1/16 DIN

Overview

微处理器设定值编程器及控制器，48x48 (1/16 DIN)格式
该仪器是使用SMT生产的，可提供完整操作界面，受Lexan膜保护，确保IP65 面板防护等级。
该控制器有4个键、2个绿色的4位LED显示器、4个红色的4逻辑或继电器输出的信号LED，以及3个另外的指示仪器操作状态变化的可编程LED

主要过程变量输入较普遍，可连接许多类型的传感器输入信号：热电偶，电阻温度计，热敏电阻，线性输入，电位计，所有这些都可能通过使用面板键设置实现自定义线性化。

微处理器设定值编程器及控制器，48x48 (1/16 DIN)格式
该仪器是使用SMT生产的，可提供完整操作界面，受Lexan膜保护，确保IP65 面板防护等级。
该控制器有4个键、2个绿色的4位LED显示器、4个红色的4逻辑或继电器输出的信号LED，以及3个另外的指示仪器操作状态变化的可编程LED

主要过程变量输入较普遍，可连接许多类型的传感器输入信号：热电偶，电阻温度计，热敏电阻，线性输入，电位计，所有这些都可能通过使用面板键设置实现自定义线性化。
可以通过使用位于其上的两点定义的线性功能来激活输入纠正。
可从面板键选择输入类型，无需外部分流器或适配器。
另外，输入信号还可以是分开的辅助模拟输入，为线性输入、电位计或电流变换器提供输入。
输入信号有两个分开的数字输入，用来进入启动、停止及重置程序指令，选择程序和逐步调试程序。
该仪器有多达4个继电器(5A/250V)或逻辑输出(11Vdc, 20mA) ，和多达2个分开的模拟电压或电流输出。
每一个输出功能都是可配置的，事件输出与单个程序步骤相关联，控制也是这样。可提供报警功能。
另外还具有单独的输出(10 or 24Vdc, 30mA max.)，用来激励外部变频器或电位计。

该仪器具有串行通信接口RS485 (RS232C compatible)，使其可以读取或修改任何参数，在线管理仪器（本地/远程手动/自动变换，内部定时器控制，直接输出控制）
可使用MODBUS RTU 和 CENCAL (Gefran)协议。
通过这些协议可以写入任何仪器参数。
设定参数的过程特别简短，多达8步，每一步都有一个设定点斜坡和保持。
很容易设置逻辑输入及事件输出所需要的任何互锁；使用"Step"菜单中的设置步骤设置重启类型也比较容易。
在4个不同的程序中可重组多个步骤。
通过组合功能块（CFG，控制参数；Inp:输入；Out：输出；等等）中的参数及选择进入最频繁使用的参数的简单菜单，可实现该仪器的程序步骤。
该仪器可选择需要显示硬件配置功能的参数，自动隐藏无影响的参数。
为了进一步简化配置，可在具有Windows菜单驱动配置程序和连接该仪器的必要电缆的PC上使用编程工具。
该编程器及execuol输出（带有两个独立PID回路的热/冷），使用公共时基，也可使用两个模拟输出将2个不同设定值属性中继到从属控制器。
在编程器执行阶段，使用两个显示器监视程序行为并作必要的即时调整。

Description

面板提供可配置通用输入
每120msec获取一次输入信号；分辨率为30000steps
两个控制输出：继电器，具有加热/冷却功能的逻辑或模拟输出
3个可配置报警
2个模拟输出（设定值中继）
2个具有可配置功能的数字输入
C.T.或远程设定值辅助输入
加热器损坏或短路探头报警
自主调节、自动调节、软启动、现场/远程设定值，自动/人工
设计为最多12（16）步。4程序

F034220 800P-DD00-00001-000

F059971 800P-DD0I-00001-000

F053322 800P-DDDI-00001-000

F035637 800P-DDR0-00001-000

F050303 800P-DDR0-00020-000

F062660 800P-DDR0-03000-000

F029680 800P-DDR0-03021-000

F044836 800P-DDRI-03320-000

F061425 800P-DDRR-00001-000

F027835 800P-DDRV-07321-000

F030069 800P-DR00-00000-000

F001316 800P-DR00-00001-000

F026490 800P-DR00-00021-000

F043278 800P-DR00-00200-000

F045638 800P-DR00-00321-000

F064702 800P-DR00-00501-000

F001317 800P-DR00-03001-000

F066272 800P-DR00-03021-000

F028662 800P-DR00-03101-000

F032570 800P-DR00-04001-000

F054052 800P-DR0I-00001-000

F063118 800P-DR0I-02021-000

F050957 800P-DR0I-03000-000

F054410 800P-DR0I-04001-000

F050065 800P-DR0V-00001-000

F042871 800P-DR0V-00021-000

F033178 800P-DR0V-01001-000

F043041 800P-DR0V-03001-000

F045813 800P-DR0V-03201-000

F026415 800P-DRR0-00000-000

F001319 800P-DRR0-00001-000

F026167 800P-DRR0-00020-000

F001320 800P-DRR0-00021-000

F001321 800P-DRR0-00201-000

F001323 800P-DRR0-00321-000

F001324 800P-DRR0-03001-000

F042325 800P-DRR0-03020-000

F037073 800P-DRR0-03021-000

F032801 800P-DRR0-04001-000

F038617 800P-DRRI-02000-000

F031857 800P-DRRI-03000-000

F001333 800P-DRRI-03001-000

F001334 800P-DRRI-03201-000

F040581 800P-DRRI-03221-000

F001336 800P-DRRI-03321-000

F060389 800P-DRRI-04001-000

F058193 800P-DRRI-04020-000

F058194 800P-DRRI-04021-000

F041091 800P-DRRI-07320-000

F026808 800P-DRRR-00001-000

F026444 800P-DRRR-00021-000

F027340 800P-DRRR-03000-000

F001325 800P-DRRR-03001-000

F027108 800P-DRRR-03021-000

F001326 800P-DRRR-03201-000

F001327 800P-DRRR-03321-000

F032318 800P-DRRV-00001-000

F044834 800P-DRRV-00021-000

F036987 800P-DRRV-00321-000

F028943 800P-DRRV-02001-000

F036986 800P-DRRV-03000-000

F049082 800P-DRRV-03001-000

F029373 800P-DRRV-03321-000

F033061 800P-DRRV-04201-000

F044063 800P-DRRV-07300-000

F029564 800P-RR00-00000-000

F001298 800P-RR00-00001-000

F035072 800P-RR00-00021-000

F035000 800P-RR00-00300-000

F033291 800P-RR00-04001-000

F044985 800P-RR0I-00000-000

F001299 800P-RR0I-00001-000

F028798 800P-RR0I-00020-000

F054596 800P-RR0I-02001-000

F025855 800P-RR0I-03000-000

F028799 800P-RR0I-03021-000

F043277 800P-RR0I-03200-000

F069227 800P-RR0I-04300-000

F033244 800P-RR0V-00001-000

F055094 800P-RR0V-01221-000

F058026 800P-RRDI-00321-000

F065267 800P-RRDI-04221-000

F063376 800P-RRDI-08021-000

F028181 800P-RRR0-00000-000

F001300 800P-RRR0-00001-000

F001301 800P-RRR0-00020-000

F034268 800P-RRR0-00021-000

F001302 800P-RRR0-00201-000

F001303 800P-RRR0-00321-000

F001304 800P-RRR0-03000-000

F001305 800P-RRR0-03001-000

F034815 800P-RRR0-03020-000

F001306 800P-RRR0-03021-000

F042225 800P-RRR0-03221-000

F042207 800P-RRR0-04001-000

F040159 800P-RRRI-00001-000

F052068 800P-RRRI-00200-000

F029450 800P-RRRI-03000-000

F001313 800P-RRRI-03001-000

F052132 800P-RRRI-03200-000

F001314 800P-RRRI-03201-000

F001315 800P-RRRI-03321-000

F028367 800P-RRRI-07301-000

F061274 800P-RRRR-02000-000

F001307 800P-RRRR-03000-000

F001308 800P-RRRR-03001-000

F001309 800P-RRRR-03201-000

F001310 800P-RRRR-03321-000

F047288 800P-RRRR-04001-000

F052067 800P-RRRV-00000-000

F001312 800P-RRRV-03001-000

F053722 800P-RRRV-03020-000

F031662 800P-RRRV-03300-000

F052103 800P-RRRV-06220-000
