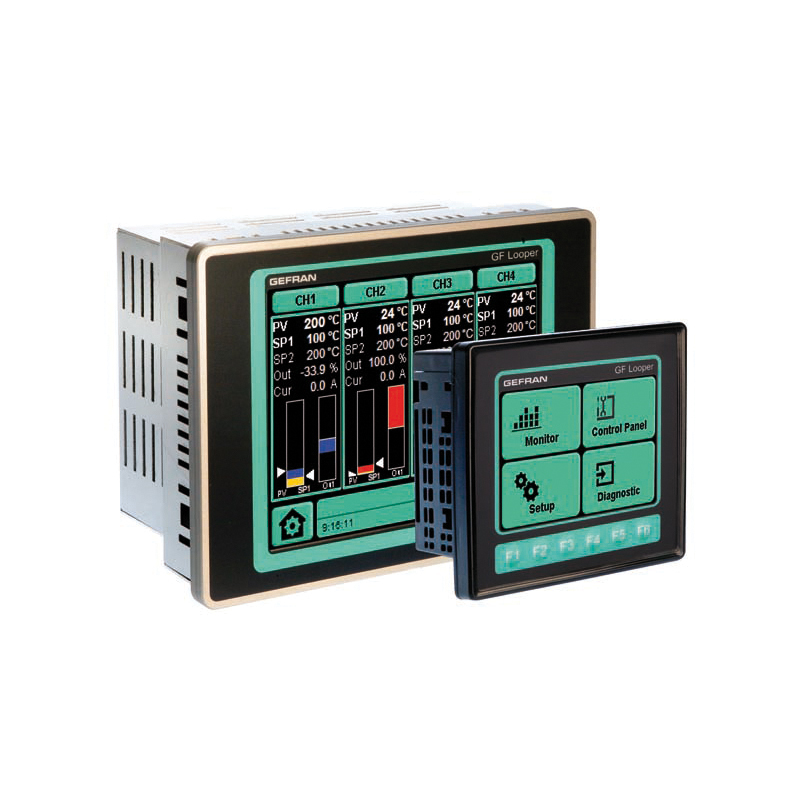

GEFRAN控制器-可编程单元 Multifunction Models GF_LOOPER PID Controller 16 loops

GF_LOOPER是一个先进的多流道系统控制器提供16个区配置，带有完整和好用功能的各种应用。操作界面基于一个TFT液晶彩色触摸屏，3.5” 和 5.7”,易用性设计。
工作和配置画面被认同通过提供立即访问选定功能的直观图示键。预置密码等级，兼容操作员权限，保证控制访问功能。
监视画面提供所有区的完整视图，每个区各自的PV、 SP,输出功率及主报警状态等级。所有的控制区可被切换为ON或OFF通过单独的按钮，所有的设定点可以被同时更改同样的工程量通过两个上/下键。
选择单区画面，显示该区所有参数状态，PV和SP用不同的颜色和条形图用于直观指示变化和功率百分百。
一个图标时时标志区状态和任何故障情况，例如输入开路、短路、部分或全部负载断路。
如果密码等级是共用的，SP、报警阀值、自动/手动状态和该区ON/OFF开关可在该画面更改。许多画面可以从触摸屏上直接选择，3.5”型号，也有6个带有反馈的机械按键。
可命名和保存全部工作参数的配方用于所有区，提供快捷简单的设备管理，设置各种流程和保证所有时间无误的操作。
报警显示在带有清除信息、确认及复位键的特定画面上。
5个密码提供不同的保护等级，涵盖提供访问所有参数的最大保护等级（仅允许活动的设定点改变）。
参数保存画面让你保存工作参数和硬件配置参数到其相应文件里。保存配置参数，简化了带Hot Swp功能的I/O模块的更换。
趋势显示画面显示控制变量的趋势，各种颜色和在持续画面上缩放，可配置采样时间，数据以CSV格式保存到U盘上。
由按键激活自整定和自动调谐功能，每个区最佳控制参数的选择变得更容易。GF_LOOPER诊断一直显示任何危险的工业条件，如输入的中断或短路、部分或全部负载断路画面报警和物理输出。
控制任何通信中断的Modbus RTU串口通信信号。
GF_LOOPER通过以太网、RS485和 USB接口连接其他控制系统、数据存储系统和管理者。
可用协议：Modbus RTU (主站), Modbus TCP, Profibus DP.
下面的功能可被激活用于热流道的特殊应用：软启动，控制固态继电器快速连续接通和特殊诊断去检测功率供应无变化和输入断路，可连续提供平均功率计算在操作的最后5分钟里。
控制器
先进的控制算法提供卓越的过程变量管理。多种可用的控制类型：ON/OFF, P, PI, PID 仅控制加热或冷却和PID即控制加热又控制冷却。另外：冷却动作可被设定通过指定使用的冷却介质：空气、油、水。大部分过程参数的计算非常快速和有效的由于使用精致的自动调谐程序。先进的调谐使你在任何情况下给出最好的PID参数。

报警
每区两个报警阀值（最小和最大）。每个报警，你可选择：
- 指派控制变量
- 阀值
- 滞后值
- 5个属性（阀值、禁用开关、标准/ 对称 、绝对值/偏差、直接/相反）
LBA, HB, SBR报警可被设定；通过LED在屏幕上显示触发的报警。

• 彩色图形屏幕，TFT, 3.5” 和5.7”, 触摸屏

• 简化的程序带有数字和字母键盘，标记、直接完整的信息和图标。

• 分布式控制架构

• 可从Gefran “Geflex” 和 “Gilogik II”系列产品里自由选择输入/输出模块。

• 4到16回路预装程序。

•   双设定值前置放大器状态和共享所有设定值向上/下操作。

• 公共画面监视多区，每个区都有单一画面。

• 条形图用于输出功率百分比和偏差。

• 当前和历史报警管理。

• 保存配方和配置参数到U盘。

• 功能包括自整定/自动调谐、软启动、传感器诊断、固态执行器诊断。

• Ethernet, Modbus TCP通信线路

• 数据采集和记录

• 变量和
