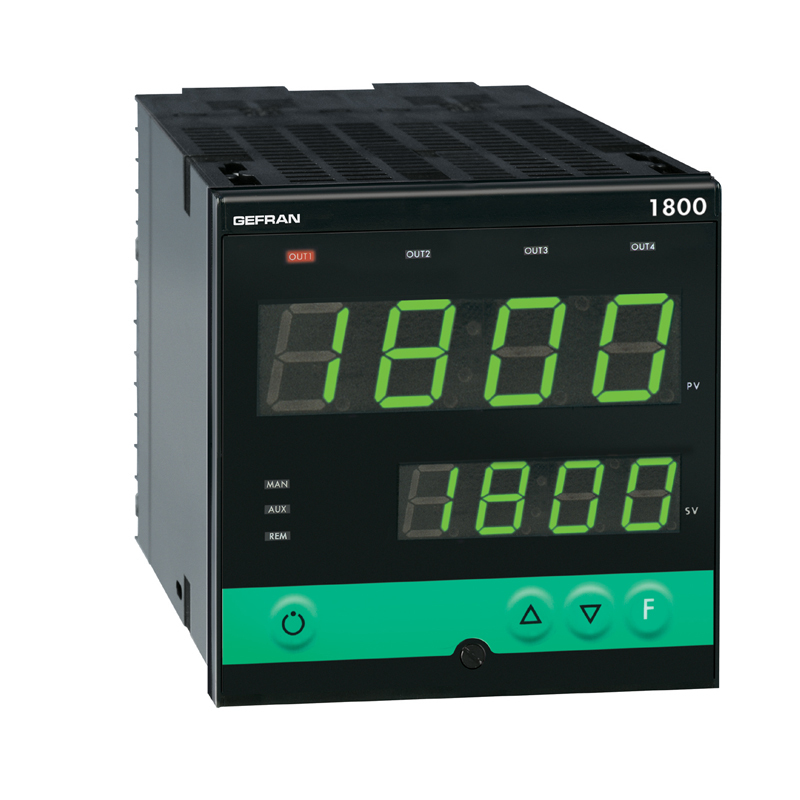

GEFRAN控制器-可编程单元 Performance models 1800 PID Controller, 1/4 DIN

Overview

控制三步式电动阀的微处理器控制器，大小为48x96 / 96x96 (1/8DIN - 1/4DIN)。

设备使用SM技术生产，提供了完整的操作界面。聚碳酸酯膜为操作界面提供保护，以保障面板具备IP65防护等级。

设备配备四个按键，两个4位绿色LED显示屏，4个红色LED指示灯（用于4个逻辑或继电器输出），另外还有3个可编程的LED灯来指示设备的多种功能状态。10个LED光柱指示可与控制、输出、偏差或阀门位置的模拟输出相关联

过程变量的主输入为通用输入，为连接热电偶、电阻式温度计、热敏电阻、线性输入、电位计等各类输入传感器提供了可能，以上均可通过面板按键进行定制的线性设置。

输入类型已通过面板按键进行选择，无需外部分流器或适配器。

使用由两点定义的线性函数可以激活输入修正。

可使用第二辅助隔离模拟输入，也可用于配置线性输入、或阀门位置反馈电位计。

选择多达4个本地设定点时，可配置这两个2个可用的隔离数字输入；启动、停止、重置内置定时器；自动/人工、本地/远程功能；警报存储重置；输入保存功能。

该设备拥有多达四个继电器(3A, 250V) 或逻辑(12Vdc, 20毫安)输出，其中两个专门用于开启/关闭阀门功能。设备还有多达两个电压或电流隔离虚拟输出。

所有输出功能均可在键盘上配置；可用功能为控制输出（开启/关闭阀门）；警报输出；定时器控制输出；数字输出重复；程序值、设定点、偏差、警报设定点或数字通讯读取数值的重发。

进一步的隔离输出量（10或24VDC, 最大30毫安)可用于为外部变送器或电位器供电。RS485串行通信接口（可与RS232C并存）可读取或更改任何参数，并可在线控制设备（本地/远程人工或自动通信、内置定时器控制、直接控制输出）。

可用的协议：MODBUS RTU协议和CENCAL协议（杰佛伦）

使用这些协议可写入设备的所有参数。

特定参数应用于阀门控制，即致动器冲程时间、最小脉冲时间、脉冲间歇阈值、盲区；同时无论是否有电位器，均可对反馈控制类型进行配置；采用PD或PID算法。

通过在各个功能模块中对参数进行分组（控制参数采用CFG，输入采用Inp，输出采用Out）中，输入最常用参数时，还可以选择简化菜单，从而简化设备的所有编程步骤。

设备也可根据其硬件配置选择要显示的参数，并自动隐藏不重要的参数。

为进一步简化配置，可在电脑上使用编程工具包，其中包含Windows系统可运行的菜单驱动配置程序和连接设备所必须的电缆（详见数据表代码80021）。

Description

面板可配置的通用输入

每隔120毫秒获取输入信号；分辨率为30000步长

两个控制输出：具备开启/关闭阀门功能的继电器、逻辑或模拟输出

3个可配置的警报

两个模拟输出（设定点重传）

具备配置功能的两个隔离数字输入

用于阀位电位计反馈的辅助输入

加热器断线或短路探测器警报

自我校正和自动调整、软启动、本地/远程设定点、人工/自动

多重集功能、定时设定斜坡

F000253 1800-DRR000-0001-000

F001837 1800-DRR000-0021-000

F041271 1800-DRR000-0101-000

F034715 1800-DRR000-0301-000

F035961 1800-DRR000-0401-000

F052259 1800-DRR000-0621-000

F026847 1800-DRR000-0701-000

F031431 1800-DRR000-0801-000

F001838 1800-DRR000-1001-000

F001840 1800-DRR000-1101-000

F001841 1800-DRR000-1201-000

F001842 1800-DRR000-1301-000

F001848 1800-DRR0I0-0001-000

F001849 1800-DRR0I0-0021-000

F037632 1800-DRR0I0-0301-000

F044912 1800-DRR0I0-0801-000

F040103 1800-DRR0I0-0901-000

F001850 1800-DRR0I0-1021-000

F027492 1800-DRR0I0-1101-000

F001851 1800-DRR0I0-1121-000

F035392 1800-DRR0I0-1201-000

F001852 1800-DRR0I0-1221-000

F001853 1800-DRR0I0-1321-000

F033335 1800-DRR0II-0001-000

F001864 1800-DRR0II-0021-000

F001865 1800-DRR0II-1021-000

F001866 1800-DRR0II-1121-000

F031933 1800-DRR0II-1201-000

F001867 1800-DRR0II-1221-000

F001868 1800-DRR0II-1321-000

F001859 1800-DRR0IV-0021-000

F042580 1800-DRR0IV-0101-000

F047481 1800-DRR0IV-0121-000

F001860 1800-DRR0IV-1021-000

F001861 1800-DRR0IV-1121-000

F001862 1800-DRR0IV-1221-000

F001863 1800-DRR0IV-1321-000

F033203 1800-DRR0V0-0000-000

F029209 1800-DRR0V0-0001-000

F001843 1800-DRR0V0-0021-000

F052868 1800-DRR0V0-0101-000

F042253 1800-DRR0V0-0401-000

F001844 1800-DRR0V0-1021-000

F001845 1800-DRR0V0-1121-000

F001846 1800-DRR0V0-1221-000

F001847 1800-DRR0V0-1321-000

F001854 1800-DRR0VV-0021-000

F001855 1800-DRR0VV-1021-000

F001856 1800-DRR0VV-1121-000

F045551 1800-DRR0VV-1201-000

F001857 1800-DRR0VV-1221-000

F001858 1800-DRR0VV-1321-000

F033611 1800-DRRD00-0001-000

F047360 1800-DRRD00-0121-000

F056098 1800-DRRDI0-0001-000

F001902 1800-DRRDII-1121-000

F057474 1800-DRRDIV-1101-000

F057473 1800-DRRDVV-1101-000

F001870 1800-DRRR00-0001-000

F028460 1800-DRRR00-0321-000

F037570 1800-DRRR00-0400-000

F051605 1800-DRRR00-0401-000

F047256 1800-DRRR00-0701-000

F001871 1800-DRRR00-1001-000

F001872 1800-DRRR00-1101-000

F001873 1800-DRRR00-1201-000

F001874 1800-DRRR00-1301-000

F028776 1800-DRRRI0-0001-000

F001880 1800-DRRRI0-0021-000

F047131 1800-DRRRI0-0101-000

F038951 1800-DRRRI0-0401-000

F064159 1800-DRRRI0-0801-000

F001881 1800-DRRRI0-1021-000

F028384 1800-DRRRI0-1101-000

F001882 1800-DRRRI0-1121-000

F042209 1800-DRRRI0-1201-000

F001883 1800-DRRRI0-1221-000

F001884 1800-DRRRI0-1321-000

F001896 1800-DRRRII-0021-000

F036356 1800-DRRRII-0601-000

F001897 1800-DRRRII-1021-000

F029842 1800-DRRRII-1101-000

F001898 1800-DRRRII-1121-000

F001899 1800-DRRRII-1221-000

F001900 1800-DRRRII-1321-000

F001890 1800-DRRRIV-0021-000

F053001 1800-DRRRIV-0101-000

F001891 1800-DRRRIV-1021-000

F034888 1800-DRRRIV-1120-000

F001892 1800-DRRRIV-1121-000

F001893 1800-DRRRIV-1221-000

F001894 1800-DRRRIV-1321-000

F030752 1800-DRRRV0-0001-000

F001875 1800-DRRRV0-0021-000

F001876 1800-DRRRV0-1021-000

F052158 1800-DRRRV0-1101-000

F001877 1800-DRRRV0-1121-000

F001878 1800-DRRRV0-1221-000

F001879 1800-DRRRV0-1321-000

F001885 1800-DRRRVV-0021-000

F001886 1800-DRRRVV-1021-000

F024804 1800-DRRRVV-1120-000

F001887 1800-DRRRVV-1121-000

F001888 1800-DRRRVV-1221-000

F001889 1800-DRRRVV-1321-000
