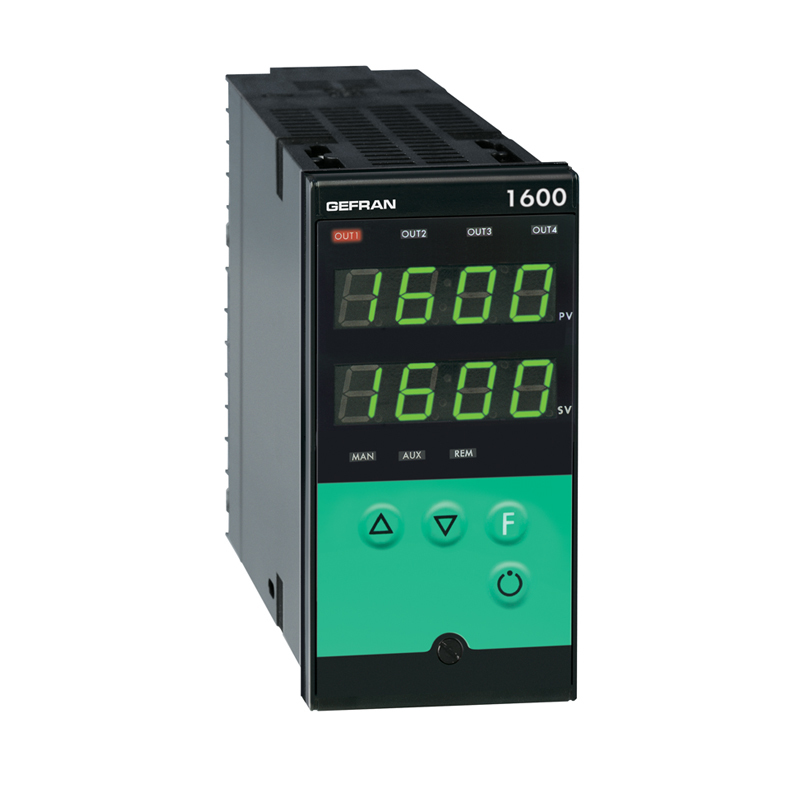

GEFRAN控制器-可编程单元 Performance models 1600 Controller PID, 1/8 DIN

Overview

微处理器控制器，外形48x48 / 96x96 (1/8 DIN - 1/4 DIN)，SMT技术制造。
仪表提供完整操作界面，由聚碳酸酯膜确保IP65等级面板保护。它有4键，两个绿色LED显示条，每条4个数字，4红色LED指示4逻辑或继电器输出，还有3LED可编程为指示仪表的各种操作状态。
过程变量主输入是通用的，提供连接许多类型传感器的可能性。J, K, R, S, T, B, E, N, Ni-Ni18Mo, L型热电偶；热电阻Pt100 3 线；热敏电阻 PTC；线性输入0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA,位移传感器的客户线性化可由面板键定义。
输入类型可由面板键选择，无需外部分流器或适配器。第二辅助绝缘模拟量输入可配置为线性输入(0-10V, 2-10V, 0-20mA / 4-20mA)，作为位移传感器或电流互感器的远程设定点。
辅助输入功能可完全配置，包括线性自定义。可配置2个绝缘数字输入，选择4个本地设定点。开始，停止和复位内部计时器；自动/手动,本地/远程；报警记忆复位；输入保持功能。

仪表可最多有4个继电器(3A/250V)或逻辑输出(12Vdc, 20mA)和2个绝缘模拟量输出（电压或电流）
每个输出的功能可通过面板完全配置。功能包括：控制输出，报警输出，计时器，数字输入重复，变送输出，设定点，偏差，报警设定点或数字通信获得的值。
加热/冷却调整可设置水，油或空气，液体相关类型的冷却参数。一个绝缘输出(10 or 24Vdc, 30mA max.)可驱动外部变送器或电位计。
串行通信接口RS485（RS232C兼容）可读取或修改任何参数，管理线上仪表（本地/远程，手动/自动，交换，内部计时器控制，直接输出控制）

协议：MODBUS RTU and CENCAL (Gefran).
使用这些可写入任何仪表参数。
仪表的编程步骤由功能块的参数组来完成（CFG是控制参数，Inp是输入，Out是输出等）。选择简单菜单也能进入最常用的参数。

为使配置简单化，有PC程序工具，包括Windows菜单驱动配置程序和连接仪表的必要电缆（技术资料cod. 80021)。

Description

面板通用输入配置
输入信号采样每120msec,分辨率30000步
两控制输出：继电器，逻辑或加热/冷却功能。
3可配置报警
2变送输出（设定点转发）
2可配置功能数字输入
C.T辅助输入或远程设定点
加热器断开或传感器短路报警
自调整和自动调整，软启动，本地/远程设定点，自动/手动
多重设定功能，斜坡设定，计时器

F043554 1600-DRR000-0000-000

F000245 1600-DRR000-0001-000

F032739 1600-DRR000-0020-000

F000246 1600-DRR000-0021-000

F030605 1600-DRR000-0100-000

F029512 1600-DRR000-0101-000

F053808 1600-DRR000-0120-000

F028339 1600-DRR000-0121-000

F033456 1600-DRR000-0301-000

F001475 1600-DRR000-0420-000

F031674 1600-DRR000-0421-000

F030950 1600-DRR000-0801-000

F043445 1600-DRR000-0901-000

F001476 1600-DRR000-0921-000

F001477 1600-DRR000-1001-000

F034900 1600-DRR000-1100-000

F000247 1600-DRR000-1101-000

F026849 1600-DRR000-1121-000

F027665 1600-DRR000-1200-000

F001478 1600-DRR000-1201-000

F044061 1600-DRR000-1221-000

F026491 1600-DRR000-1300-000

F001479 1600-DRR000-1301-000

F051680 1600-DRR000-1321-000

F051949 1600-DRR000-3401-000

F034277 1600-DRR000-3501-000

F028088 1600-DRR000-3601-000

F026061 1600-DRR000-3620-000

F001480 1600-DRR000-3621-000

F035104 1600-DRR0I0-0000-000

F001486 1600-DRR0I0-0001-000

F001487 1600-DRR0I0-0021-000

F035327 1600-DRR0I0-0100-000

F037497 1600-DRR0I0-0121-000

F037529 1600-DRR0I0-0300-000

F056700 1600-DRR0I0-0301-000

F037527 1600-DRR0I0-0321-000

F057806 1600-DRR0I0-0421-000

F029073 1600-DRR0I0-0801-000

F001488 1600-DRR0I0-1021-000

F042915 1600-DRR0I0-1100-000

F029515 1600-DRR0I0-1101-000

F000249 1600-DRR0I0-1121-000

F043770 1600-DRR0I0-1200-000

F029170 1600-DRR0I0-1201-000

F022779 1600-DRR0I0-1220-000

F001489 1600-DRR0I0-1221-000

F001490 1600-DRR0I0-1321-000

F028114 1600-DRR0I0-3401-000

F036463 1600-DRR0I0-3501-000

F042583 1600-DRR0II-0000-000

F028020 1600-DRR0II-0001-000

F001502 1600-DRR0II-0021-000

F047907 1600-DRR0II-0300-000

F031432 1600-DRR0II-0301-000

F033685 1600-DRR0II-0421-000

F030672 1600-DRR0II-0801-000

F001503 1600-DRR0II-1021-000

F001504 1600-DRR0II-1121-000

F028270 1600-DRR0II-1200-000

F034950 1600-DRR0II-1201-000

F001505 1600-DRR0II-1221-000

F035859 1600-DRR0II-1301-000

F001506 1600-DRR0II-1321-000

F001507 1600-DRR0II-3501-000

F032740 1600-DRR0IV-0000-000

F027336 1600-DRR0IV-0001-000

F066122 1600-DRR0IV-0020-000

F001496 1600-DRR0IV-0021-000

F028451 1600-DRR0IV-0101-000

F030830 1600-DRR0IV-0801-000

F001497 1600-DRR0IV-1021-000

F042409 1600-DRR0IV-1101-000

F001498 1600-DRR0IV-1121-000

F027335 1600-DRR0IV-1201-000

F001499 1600-DRR0IV-1220-000

F001500 1600-DRR0IV-1221-000

F001501 1600-DRR0IV-1321-000

F066375 1600-DRR0IV-3421-000

F031426 1600-DRR0V0-0000-000

F001481 1600-DRR0V0-0001-000

F000248 1600-DRR0V0-0021-000

F032139 1600-DRR0V0-0101-000

F035901 1600-DRR0V0-0301-000

F040002 1600-DRR0V0-0600-000

F061130 1600-DRR0V0-0700-000

F037496 1600-DRR0V0-0720-000

F001482 1600-DRR0V0-1021-000

F034899 1600-DRR0V0-1100-000

F027185 1600-DRR0V0-1101-000

F001483 1600-DRR0V0-1121-000

F038802 1600-DRR0V0-1200-000

F037526 1600-DRR0V0-1201-000

F001484 1600-DRR0V0-1221-000

F001485 1600-DRR0V0-1321-000

F028113 1600-DRR0V0-3400-000

F028115 1600-DRR0V0-3401-000

F043238 1600-DRR0VV-0000-000

F043686 1600-DRR0VV-0001-000

F001491 1600-DRR0VV-0021-000

F001492 1600-DRR0VV-1021-000

F028774 1600-DRR0VV-1101-000

F001493 1600-DRR0VV-1121-000

F001494 1600-DRR0VV-1221-000

F001495 1600-DRR0VV-1321-000

F056249 1600-DRR0VV-3520-000

F061942 1600-DRR0VV-3521-000

F026735 1600-DRRD00-0000-000

F001553 1600-DRRD00-0001-000

F001554 1600-DRRD00-0021-000

F001555 1600-DRRD00-1001-000

F001556 1600-DRRD00-1101-000

F001557 1600-DRRD00-1201-000

F060184 1600-DRRD00-1221-000

F001558 1600-DRRD00-1301-000

F037032 1600-DRRD00-3500-000

F039398 1600-DRRD00-3621-000

F035239 1600-DRRDI0-0001-000

F001564 1600-DRRDI0-0021-000

F001565 1600-DRRDI0-1021-000

F001566 1600-DRRDI0-1121-000

F035921 1600-DRRDI0-1201-000

F001567 1600-DRRDI0-1221-000

F001568 1600-DRRDI0-1321-000

F001579 1600-DRRDII-0021-000

F001580 1600-DRRDII-1021-000

F001581 1600-DRRDII-1121-000

F001582 1600-DRRDII-1221-000

F001583 1600-DRRDII-1321-000

F053085 1600-DRRDII-3501-000

F001574 1600-DRRDIV-0021-000

F053963 1600-DRRDIV-0801-000

F001575 1600-DRRDIV-1021-000

F001576 1600-DRRDIV-1121-000

F001577 1600-DRRDIV-1221-000

F001578 1600-DRRDIV-1321-000

F001559 1600-DRRDV0-0021-000

F001560 1600-DRRDV0-1021-000

F001561 1600-DRRDV0-1121-000

F001562 1600-DRRDV0-1221-000

F001563 1600-DRRDV0-1321-000

F053950 1600-DRRDVV-0000-000

F001569 1600-DRRDVV-0021-000

F001570 1600-DRRDVV-1021-000

F061410 1600-DRRDVV-1100-000

F001571 1600-DRRDVV-1121-000

F001572 1600-DRRDVV-1221-000

F001573 1600-DRRDVV-1321-000

F001508 1600-DRRR00-0000-000

F001509 1600-DRRR00-0001-000

F001510 1600-DRRR00-0020-000

F001511 1600-DRRR00-0021-000

F027165 1600-DRRR00-0101-000

F036680 1600-DRRR00-0300-000

F051853 1600-DRRR00-0720-000

F001513 1600-DRRR00-0921-000

F001514 1600-DRRR00-1001-000

F051554 1600-DRRR00-1100-000

F001515 1600-DRRR00-1101-000

F039332 1600-DRRR00-1121-000

F036441 1600-DRRR00-1200-000

F001516 1600-DRRR00-1201-000

F028383 1600-DRRR00-1221-000

F001517 1600-DRRR00-1301-000

F062960 1600-DRRR00-1320-000

F001519 1600-DRRR00-3601-000

F001520 1600-DRRR00-3621-000

F026860 1600-DRRRI0-0001-000

F001527 1600-DRRRI0-0021-000

F071296 1600-DRRRI0-0420-000

F048885 1600-DRRRI0-0801-000

F001528 1600-DRRRI0-1021-000

F052997 1600-DRRRI0-1100-000

F001529 1600-DRRRI0-1121-000

F048374 1600-DRRRI0-1201-000

F029125 1600-DRRRI0-1220-000

F001530 1600-DRRRI0-1221-000

F001531 1600-DRRRI0-1321-000

F061217 1600-DRRRI0-3500-000

F001547 1600-DRRRII-0021-000

F001548 1600-DRRRII-1021-000

F057357 1600-DRRRII-1100-000

F034607 1600-DRRRII-1101-000

F001549 1600-DRRRII-1121-000

F001550 1600-DRRRII-1221-000

F001551 1600-DRRRII-1321-000

F001538 1600-DRRRIV-0021-000

F001539 1600-DRRRIV-1020-000

F001540 1600-DRRRIV-1021-000

F030874 1600-DRRRIV-1101-000

F001541 1600-DRRRIV-1121-000

F001542 1600-DRRRIV-1221-000

F001543 1600-DRRRIV-1321-000

F044455 1600-DRRRV0-0000-000

F001521 1600-DRRRV0-0021-000

F044986 1600-DRRRV0-0100-000

F001522 1600-DRRRV0-1021-000

F065000 1600-DRRRV0-1100-000

F042454 1600-DRRRV0-1101-000

F029729 1600-DRRRV0-1120-000

F001523 1600-DRRRV0-1121-000

F001524 1600-DRRRV0-1221-000

F001525 1600-DRRRV0-1321-000

F034222 1600-DRRRVV-0001-000

F001532 1600-DRRRVV-0021-000

F001533 1600-DRRRVV-1021-000

F053482 1600-DRRRVV-1100-000

F035001 1600-DRRRVV-1101-000

F001534 1600-DRRRVV-1120-000

F001535 1600-DRRRVV-1121-000

F031264 1600-DRRRVV-1200-000

F001536 1600-DRRRVV-1221-000

F001537 1600-DRRRVV-1321-000
