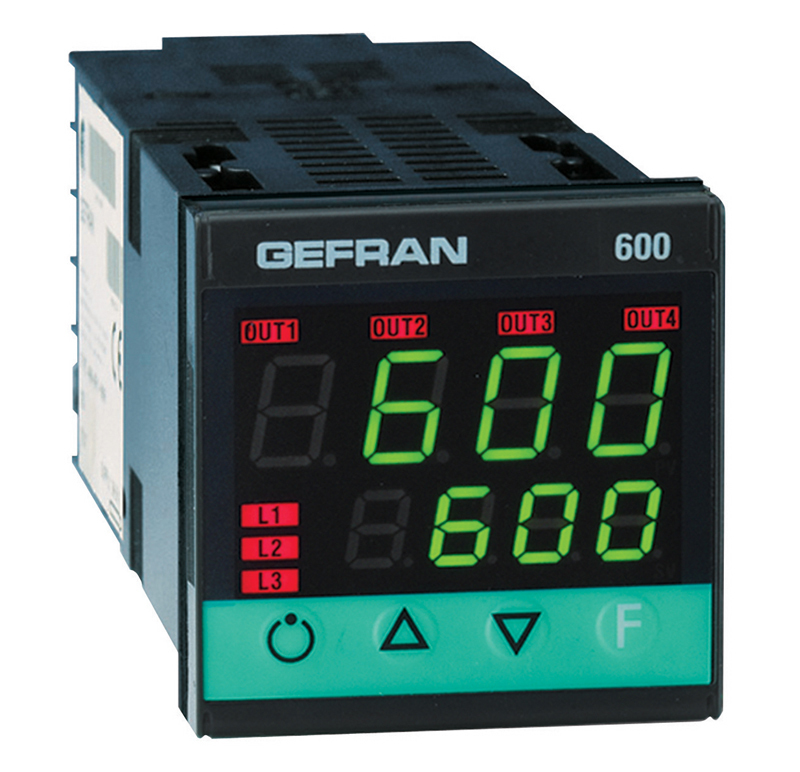

GEFRAN控制器-可编程单元 Basic models 600 PID Controller, 1/16 DIN

Overview

微处理器控制器，48x48 (1/16 DIN)格式，使用SMT生产
提供Lexan膜保护的完整操作界面，保证IP65面板防护等级。
该控制器有4个键、2个绿色的4位LED显示器、4个红色的4逻辑或继电器输出的信号LED，以及3个另外的指示仪器操作状态变化的可编程LED
主要过程变量输入较普遍，可连接许多类型的信号：热电偶，电阻温度计，

热敏电阻，标准线性输入，所有这些都可能是客户使用面板键自定义的信号。
输入类型是从面板键选取的，不需要外部分流器。
也可使用来自电流变换器的第二辅助模拟输入。
有了分开的数字输入，你可选择：两个预设的设定值中的其中一个，选择手动-自动模式，重置报警记忆，或使其具有保存功能。
该仪器最多有4个输出，继电器输出(3A, 250V)或逻辑输出(12Vdc, 20mA)。
也可采用模拟电压或电流输出。
每一种输出功能都可通过面板键直接配置。
另外，控制输出和报警输出，你可以通过过程变量、设定值、漂移，警报限制和串行线获得的值重复数字或中继输入状态获得。
另外分开的输出 ( 10 或 24Vdc, 最大30mA )可用来激励外部发射器。
该串行通讯选项（RS485标准里有）允许通过GEFRAN CENCAL and MODBUS RTU两个协议连接到监视系统和PLC。
在功能块（控制参数用CFG,输入用Inp,输出用Out，等等）里组合参数有助于仪器编程。

该仪器也可选择基于硬件配置的显示器参数，自动屏蔽无关的参数。
该仪器配备有数个参数（仅这些参数用于订购的模型，而且对于控制器操作时必要的）的"EASY"设置。
这样，你就必须得设置设定值和报警，并通过按钮启动自调节。该600控制器会处理其他所有任务项。
该控制器可提供用于更简单配置的编程器，此编程器包括电缆和用于Windows环境的引导程序（详见数据表代码 80020）

Description

面板提供可配置通用输入
公称情况下精确度高于满量程的0.2%
控制输出：继电器、逻辑输出、双向晶闸管输出或连续输出
可选择的冷却液的热/冷功能
完全配置功能，提供3次报警
模拟量转发输出
分开来的可配置功能数字输入
CT (TA) (50mAac) 辅助输入
加热器损坏或探头短路报警
自主转换、自动转换、软启动、无凹块手动/自动功能
双设置，设置坡道，定时输出功能
RS485光学隔离串行线
协议： GEFRAN CENCAL 或 MODBUS RTU
自诊断
PC GF_eXpress包快速配置

F000058 600-R-D-0-0-0

F000059 600-R-D-0-0-1

F029561 600-R-D-0-2-0

F000536 600-R-D-0-2-1

F029681 600-R-D-0-E-0

F024555 600-R-D-0-E-1

F000544 600-R-D-C-0-0

F023199 600-R-D-C-0-1

F022175 600-R-D-C-2-0

F026395 600-R-D-C-2-1

F042123 600-R-D-C-E-0

F051880 600-R-D-C-E-1

F000545 600-R-D-C-R-0

F025107 600-R-D-C-R-1

F022612 600-R-D-D-0-0

F000542 600-R-D-D-0-1

F000541 600-R-D-D-2-0

F035415 600-R-D-D-2-1

F033241 600-R-D-D-R-0

F029772 600-R-D-D-R-1

F026417 600-R-D-H-0-0

F026756 600-R-D-H-0-1

F056274 600-R-D-H-2-0

F000548 600-R-D-H-2-1

F027394 600-R-D-H-R-0

F000550 600-R-D-H-R-1

F041106 600-R-D-M-E-1

F027663 600-R-D-N-0-0

F000551 600-R-D-N-0-1

F041448 600-R-D-N-2-0

F028941 600-R-D-N-2-1

F068252 600-R-D-N-E-0

F052450 600-R-D-N-E-1

F024140 600-R-D-N-R-0

F000552 600-R-D-N-R-1

F000537 600-R-D-R-0-0

F000060 600-R-D-R-0-1

F032295 600-R-D-R-2-0

F000061 600-R-D-R-2-1

F000538 600-R-D-R-R-0

F000540 600-R-D-R-R-1

F026524 600-R-D-W-0-0

F000546 600-R-D-W-0-1

F031073 600-R-D-W-2-0

F030557 600-R-D-W-2-1

F027407 600-R-D-W-R-0

F031074 600-R-D-W-R-1

F041105 600-R-M-0-E-1

F038622 600-R-M-M-2-1

F050338 600-R-M-N-R-1

F060039 600-R-M-W-2-1

F053849 600-R-M-W-R-1

F000051 600-R-R-0-0-0

F000052 600-R-R-0-0-1

F000516 600-R-R-0-2-0

F000518 600-R-R-0-2-1

F043633 600-R-R-0-E-0

F027486 600-R-R-0-E-1

F000523 600-R-R-C-0-0

F000054 600-R-R-C-0-1

F026488 600-R-R-C-2-0

F000055 600-R-R-C-2-1

F042362 600-R-R-C-E-0

F032797 600-R-R-C-E-1

F000524 600-R-R-C-R-0

F025067 600-R-R-C-R-1

F042211 600-R-R-D-0-0

F030949 600-R-R-D-0-1

F053092 600-R-R-D-2-0

F041864 600-R-R-D-2-1

F052992 600-R-R-D-E-1

F053305 600-R-R-H-0-0

F025952 600-R-R-H-0-1

F000531 600-R-R-H-2-1

F000533 600-R-R-H-R-1

F023914 600-R-R-N-0-0

F027077 600-R-R-N-0-1

F027389 600-R-R-N-2-0

F030717 600-R-R-N-2-1

F033063 600-R-R-N-E-1

F000535 600-R-R-N-R-0

F000057 600-R-R-N-R-1

F023397 600-R-R-R-0-0

F000053 600-R-R-R-0-1

F027620 600-R-R-R-2-0

F000520 600-R-R-R-2-1

F051940 600-R-R-R-E-0

F036795 600-R-R-R-E-1

F000519 600-R-R-R-R-0

F000522 600-R-R-R-R-1

F026579 600-R-R-W-0-0

F000056 600-R-R-W-0-1

F000525 600-R-R-W-2-0

F000527 600-R-R-W-2-1

F028828 600-R-R-W-E-0

F027408 600-R-R-W-E-1

F027158 600-R-R-W-R-0

F027849 600-R-R-W-R-1

F000553 600-R-T-0-2-1

F053157 600-R-T-0-E-0

F028583 600-R-T-0-E-1

F052164 600-R-T-C-E-1

F028909 600-R-T-D-E-1

F027988 600-R-T-R-2-0

F057414 600-R-T-R-2-1

F023002 600-R-T-R-E-1
