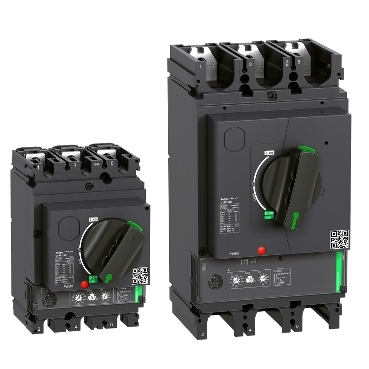

施耐德电机断路器TeSys GV5 & GV6系列

特征TeSys GV5和GV6系列电机断路器专门为要求苛刻的电机控制和保护应用而设计。 ● 4个额定电流:150A、220A、320A和500A ● 2个断路容量(Icu): 36kA和70kA @ 400/415伏交流电 ● Ics = 100% Icu ●配备先进的微逻辑跳闸装置，提供过载和短路保护以及相位不平衡或相位损失保护 ●可调过载保护(Ir): 50..100% x英寸，包括行程等级选择(等级5、10或20) ●可调短时保护阈值(Isd): 5…13 x英寸，具有固定的时间延迟设置 ●短路瞬时保护(Ii): 15 x英寸(跳闸装置的最大额定值) ●前发光二极管指示:绿色发光二极管用于故障发生前的预警，红色发光二极管用于电机运行 ●标准功能为直接旋转手柄控制(DRH) ●可选的门装扩展旋转手柄控制 ●用于控制和额外保护的各种辅助设备 ●连接:带接线片的母线/电缆 ●符合标准:欧洲标准/国际电工委员会60947-1；IEC 60947-2；IEC 60947-4-1；UL 60947-4-1；CSA c 22.2 No . 60947-4-1 ●可选热故障模块(SDTAM)，用于指示过载，并在过载或相位不平衡时打开接触器(断路器跳闸前) ●适用于2个装置的电机启动器解决方案，以及1型和2型协调的TeSys接触器利益GV5和GV6系列电机断路器是先进电子和机电技术的巧妙结合，提供更有效的保护，非常适合要求苛刻的应用 ●符合国际标准:国际电工委员会、UL、东非共同体(待定)，带有CE标志，适用于多个地理位置 ●由于通用固定装置，安装简单:螺钉固定 ●高度可靠，因为热元件包括环境温度变化的自动补偿 ●各种附件和辅助设备提供灵活性 ●适合隔离，提供用户保护 应用程序 TeSys GV5和GV6断路器为工业、基础设施和建筑的广泛应用提供电机控制和保护。具体应用包括: 商业房地产、建筑、医院、设施 公用事业、石油和天然气、能源、水和废水处理厂 机械、材料处理、采矿和金属、加工厂等。
