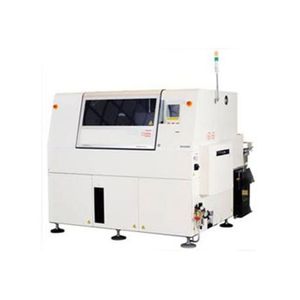

PANASONIC 手动插入机 RL132

产品介绍

松下公司的RL132高速径向引线元件插入机在空间效率高的情况下提供超前技术。 RL132结合了25,700 CPH（0.14s/元件）的插入率、高达650 x 381mm的电路板加工尺寸、减少33%的PCB传输时间、每次插入的电耗和气耗减少18%以及改善易损件的寿命，使其拥有成本非常低。 这台通孔机具有4个间距，可配置40或80个元件输入。同时，它的双分离式滑架使机器在交换模式下发挥作用，并在生产过程中补充零件。再加上排气检测和完全自动恢复，可以实现不间断的生产。 主要特点 高速径向插入，速度为25,700 CPH，输入量为40或80。 在一个共同的平台上有广泛的间距，包括2.5/5.0/7.5和10毫米的间距--消除了10毫米间距部件的插入后人工放置的需要。 自动恢复和部件排气检测 增强的可编程T-Clinch技术通过消除底部布局的短路来确保无干扰的插入 组件范围广，高度可达23毫米，插入角度为0°至359°。 PCB尺寸（毫米） - 长50毫米x宽50毫米至长508毫米x宽381毫米 最大速度 - 0.14秒/元件 元件输入数 - 40 适用元件 - 间距2.5/ 5.0毫米（标准），7.5毫米和10毫米（选项），电阻，电解电容，陶瓷电容 PCB交换时间 - ~2s至约4s（室温20℃）。 插入方向 - 360°方向，增量为1°。
