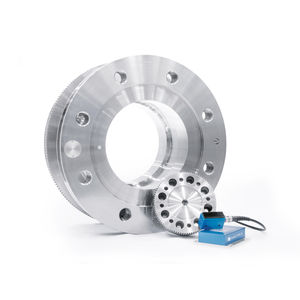

MAGTROL 法兰连接扭矩传感器 TF Series

产品介绍

Magtrol公司生产的新型TF法兰式扭力传感器设计小巧，无轴承，无需维护，对于扭矩测量应用有许多吸引人的好处。TF系列的高扭转刚度使其可以直接安装到机器主轴或法兰上，无需在另一端使用联轴器。这样可以方便地集成到测试系统中，减小试验台的总长度，降低成本。 采用应变片技术，TF 扭力传感器精确的遥测系统可以进行高精确的信号传输。安装在测量法兰里的信号放大器把测量信号放大，将其调制为高频并感应传输（通过HF发射器）到接收器。在接收器中，数字量扭矩信号被转换成±10 V DC模拟输出信号。通过可选的速度传感器，转速可以被测量和转换成一个TTL输出信号。 法兰式扭力传感器的非接触式设计允许转子天线和HF发射器之间的间隙达到5 mm (一般1-3 mm)，使任何轴向或径向偏差不会影响信号获取。这种扭矩测量系统的另一优势是不受信号干扰的影响，这是因为与其它设计不同的是，天线无需环绕于测量法兰周围。此外，一个保护盒可以安装于TF传感器附近且不会影响信号。
