MAGTROL 实验室测试系统 CTS Series

产品介绍

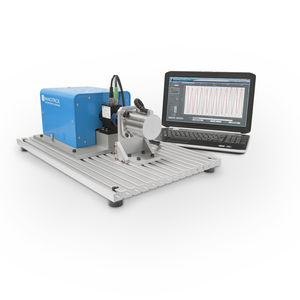

产品描述 Magtrol 的齿轮测试系统是一个独立的测试系统，旨在控制和测量齿轮扭矩，齿轮扭矩和摩擦扭矩。 测试系统包括一个精密齿轮电机，一个 TS 系列扭矩传感器，集成了一个 5 000 脉冲编码器。 CTS 100 至 CTS 102 具有内置的安全离合器，以避免在不使用时处理不当的系统过载。 齿轮电机以 1 至 10 转的低速驱动 MUT（测试电机）（CTS 103 和 CTS 104 分别为 8 转），同时获得与角度位置相关的齿轮扭矩。 扭矩测量范围可达 1 纳米（取决于所选扭矩传感器），精度为 ± 0.1 毫尼米（适用于 TS 100 — 50 毫尼米和 TS 101 — 100 毫尼米）。 可执行软件控制系统并显示获取的数据。 该器件提供精确的齿轮扭矩峰值测量，并显示 X-Y 或极性图以及 FFT 分析。 该软件允许存储测量数据，并通过叠加多达 5 个图形来提供性能数据的比较。 光标可用于从测量点读取准确的值。 测量参数可以保存为文本文件 TXT。 为了获得更好的精度和功能控制，该软件包括一个零偏移调节程序，该程序可在整个转弯中检查传感器信号（测试样品 MUT 未连接到系统）。
